水銀式の高速回転部計測 ロータリートランスミッター

Magtrol,Inc.
水銀式の高速回転部計測 ロータリートランスミッター
0

Magtrol社製

ロータリー トランスミッター

は、回転部から固定部へ電気信号を伝えるものです。例えば、エンジンのシャフトからデータ収集装置への伝達があります。
熱電対、変位計、ひずみゲージ、振動計、加速度計など、小さな電気信号の伝達に優れた性能を発揮します。また、センサーへの電源供給にも利用できます。
スリップリングを使用していないため、火花が出る心配がありません。リング、ブラシ、ワイヤーループなどを使った製品と比べて優れた伝達性能があります。
ケーブルを接続するだけの簡単な設置です。電源、電池、ソフトウェア、パラメータ設定作業など一切不要です。
標準モデルは20000rpm、高速モデルは 40000rpm が可能です。

ロータリートランスミッター カタログ

特長

  • 高速回転: 最大40,000 rpm
  • 低抵抗: 0.2mΩ 以下
  • スリップリングを使用していないため、低ノイズ(25μV)、長寿命
  • テレメータ方式と異なり水銀の接触のみのため、電磁波の影響無し

仕様

  セル RS 204 RS 208 RS 212
チャンネル数 1 4 8 12
回転数 標準タイプ: 0 – 20,000rpm
高速タイプ: 0 – 40,000rpm
ノイズ 通常 25μV、最大 50μV (2セル直列接続で 0 - 20,000rpm 時)
接触抵抗 最大 0.2mΩ  (2セル直列接続で 0 – 5,000rpm へ変化させた場合)
負荷抵抗 最大 50mΩ 800~1500mΩ (温度影響:2mΩ/5℃)
(各セルの配線長さによるバラつきあり)
絶縁抵抗 隣接するセル間 10GΩ以上
電流容量 1セル当たり、最大 0.3A
電圧容量 60V  ACまたはDC (2つのセル間、または、1つのセルと出力コネクタ間)
温度範囲 -25℃ - +60℃
熱の起電力 通常 2μV (2セル直列接続で 0 - 20,000rpm 時)
(コンスタンタン-クロムニッケル熱電対の場合、600℃の温度差で0.05%の誤差に相当します。)
配線方法 半田付け ケーブル (入力と出力それぞれ長さ 400mm)
重量 24 g 310 g 530 g 750 g

※ 高周波に対応した同軸ケーブルでは無いため、MHz等の高周波の信号伝達はできません。

カタログダウンロード

ロータリートランスミッター カタログ


カタログダウンロード

クリックしてPDFを表示・保存できます

用途

回転体の計測が必要なあらゆる場所に使います。研究・開発用途でも実稼働状態での耐久試験でもお使い頂けます。優れた伝達性能を活用し、圧力・加速度・振動、衝撃、トルク、温度・変位といった回転体の計測が可能です。計測の対象は、タービン・ジェットエンジン・圧縮機・プロペラ・モーター・工作機械・ベアリング・スクリューなどの回転物や、自動車・列車の走行試験があります。

信号タイプ:
  ・ 熱電対
・ 変位計
・ ひずみゲージ
・ 振動計
・ 圧力センサ
・ その他の小さな電気信号
・ センサーへの電源供給
・ 接点信号
計測対象:
  ・ タービン
・ ジェットエンジン
・ 圧縮機
・ プロペラ
・ モーター
・ 工作機械
・ ベアリング
・ スクリュー
・ 自動車
・ 列車

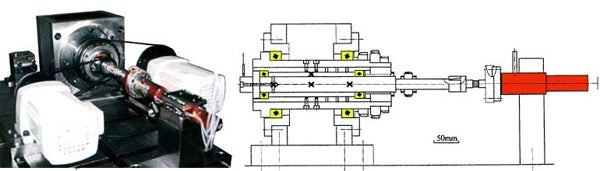

二重軸の温度測定
12000rpm、内部スピンドルの温度測定

射出成型機

傾斜パッドジャーナルベアリングの表面温度測定

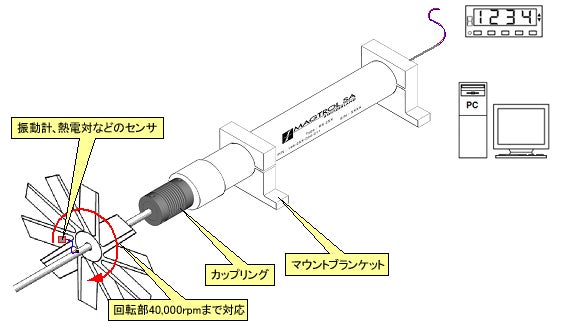

システム構成
回転部のケーブルを中空のカップリングの中へ通し、回転体(被測定物)へ接続します。

寸法

セル単体
セル単体
  mm
A 15
B 25
φC 16h9
φD 3
E 0.8
  mm
F 2.5
G M4
φH 2h7
φJ 1.7
RS204, 208, 212
RS204, 208, 212

モデル A B φC φD F G H φJ K L M N φP
RS 204 131.6 108.6 30 32h6 9 23 3

12

-0.05
-0.1

4 375 25

3.1

+0.01
0

2.2
RS 208 227.6 204.6 30 32h6 9 23 3

12

-0.05
-0.1

4 375 25

3.1

+0.01
0

2.2
RS 212 323.6 300.6 30 32h6 9 23 3

12

-0.05
-0.1

4 375 25

3.1

+0.01
0

2.2

カップリング・固定台

カップリング
カップリング
モデル 対応するRSシリーズ
MK1-20-35-12H7-12H7 RS 2XX-011
(標準モデル)
MK1-20-35-12H7-12H7-HS RS 2XX-111
(高速モデル)
固定台
固定台
A B C D E F φG H J
80 70 57 49 50 35 4.3 5 20
型番: G247-27
