負荷監視装置(LMU)

Magtrolの負荷監視装置LMUシリーズはひずみゲージの信号から負荷,力,荷重測定をするために使用されます。
特にMagtrol社のロードピンと負荷-力-荷重センサを使用するために設計されています。
ユーザー定義のリミットアラームを使うことで、回路のショートや信号ラインの中断信号を監視し、安全で堅牢な測定システムを提供します。LMUは、特別に過酷な環境で使用するために設計され、クレーンセキュリティシステム等のアプリケーションに適しています。

製品一覧を見る

カタログダウンロード

特長

  • フルブリッジひずみゲージの接続(感度:0.5から4 mV/V)
  • 閾値検出してリレー動作、電流/電圧出力
  • 入力電圧とひずみゲージ電圧との合算
  • IP65保護等級、CE認証、内蔵のテスト装置
  • ディップスイッチとジャンパーピンでの設定変更(半田付け不要)

オプション

大型リモートディスプレイ

GADシリーズ大型ディスプレイは、(57~400ミリメートルまでの高さ)LMUユニットと組み合わせて使用することができます。

ジャンクションボックス

4個までのロードピン(フルブリッジストレインゲージ)LBをジャンクションボックスJB113(並列に2負荷ピン)またはJB114(並列に4負荷ピン)を使用して、LMU負荷監視装置と接続することができます。それぞれの信号の和をLMUに入れることが出来るので、コンテナやクレーンにかかる荷重測定などに使用できます。

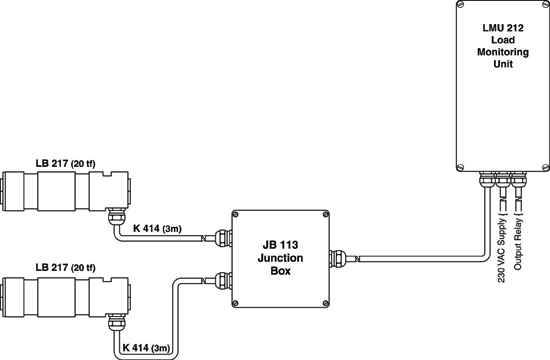

JB113 システム構成

JB114 システム構成

ラインアップ

  LMU 209 LMU 212 LMU 217 LMU 216

入力 1 1 2 1
出力電圧 1 × 0–10V 1 × 0–10V 2 × 0–10V 3 × 0–10V
出力電源 1 × 0/4–20mA 1 × 0–20mA
または 4–20mA
2 × 0–20mA
または4–20mA
1 × 0–20mA
または4–20mA
リレー 0 2 4 4
加算電圧数 0 2 3 4
電源 18...28VDC /
70 mA
115–230VAC
(50–60Hz)
20–32VDC
48VAC
115–230VAC
(50–60Hz)
20–32VDC
48VAC
115–230VAC
(50–60Hz)
20–32VDC
48VAC
筐体 PC-F, UL 94V-0
ポリカーボネイト
アルミ(オプション)
アルミ アルミ アルミ
保護等級 IP52 または
IP65(オプション)
IP65 IP65 IP65

LMU110

MagtrolのLMU110負荷監視装置は4-20mAの直流電流出力の4チャネルブリッジアンプです。
LMU110は 4つの独立した入力と出力を持ち、感度とオフセットは、変換器の種類とその用途に応じて、工場出荷時に調整されています。
