FM 300 エレベータ用 挟まれ反転荷重(ピンチフォース)計測システム

DriveTest
FM 300 エレベータ用 挟まれ反転荷重(ピンチフォース)計測システム
0

エレベータ開閉時の挟まれ反転荷重計測を実現

製品一覧を見る

FM 300 エレベータ用 挟まれ反転荷重(ピンチフォース)計測システム カタログ

特長

信頼性
TÜV Nordで認証 TÜV Nord

適合規格
EN 81-1(欧)
EN 81-2(欧)
EN-953 (欧)

堅牢性
長期間使用が可能な素材(アルミニウム製)

操作の簡便性
単一ボタンによる操作

様々なギャップ幅に対応
各種スペーサをご用意
各種スペーサをご用意

仕様

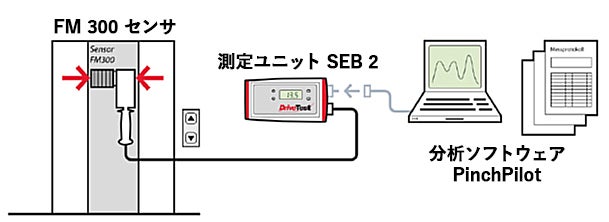

FM 300

FM 300 センサ
● 測定レンジ:0 – 1000 N
● 測定許容誤差:+/- 3 N or 3 %
● 剛性:25 N/mm
● ギャップ幅:140 – 510 mm
● 被荷重エリア:58 mm
● 測定原理:ひずみゲージ
● サイズ:290 × 140 × 60 mm
● 重量:1.7 kg

測定ユニット SEB 2
● センサに繋げる測定ユニット
● 液晶ディスプレイ
● 9 Vバッテリー電源
● 内部クロック
● 約100の測定データを保存できるストレージ
● センサおよびPCとのインターフェース
● 応力のピーク値とpass/fail評価の結果を表示

構成内容

● センサ FM 300
● 接続ケーブル (3.5 m)
● 測定ユニット SEB2
 (液晶ディスプレイ、ステータス表示LED、操作ボタン、シリアルインターフェース)
● 9 Vバッテリー
● アルミニウム製輸送ケース (緩衝材入り)
● PC接続ケーブル(RS232, USB)
● CD (分析ソフトウェアPinchPilot、資料)
● ユーザマニュアル
● 校正証明書

分析ソフトウェア PinchPilot

● ピンチフォース VS 時間のグラフ表示
● 関連パラメータの計算
● 複数の規格に対応
● ユーザによる評価基準の設定が可能
● レポートの出力
● データのエクスポート (エクセル、ワード)


PinchPilot要求仕様

● 対応OS Windows Vista, 7, 8, 10
● RAM ≧ 32 MB
● 空きディスク容量 ≧ 50 MB
● RS232 or USBインターフェース
