FM 200 -FX-LG テールゲート用挟まれ荷重(ピンチフォース)計測治具

DriveTest

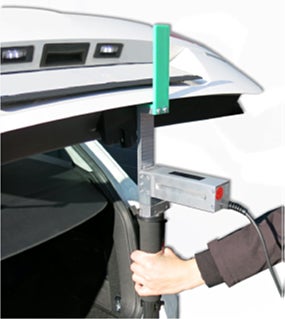

FM 200 -FX-LG テールゲート用挟まれ荷重(ピンチフォース)計測治具
0

1人で簡単組み立て
テールゲート用挟まれ荷重計測治具

製品一覧を見る

FM 200 -FX-LG テールゲート用挟まれ荷重(ピンチフォース)計測治具 カタログ

特長

信頼性
TÜV Nordで認証 TÜV Nord

適合規格
2000/4 EG(欧)
US Standard FMVSS 118(米)

堅牢性
長期間使用が可能なケース
(アルミニウム、ステンレス製)

堅牢性

操作の簡便性
単一ボタンによる操作、セパレート式のセンサと計測ユニットにより遠隔操作可

高い再現性
高性能吸着盤で強力に固定

各種コンポーネント付属
高品質の持ち運びケース、取り付け工具

操作の簡便性
1人で取り付け、測定可能

様々な測定対象に対応
サンルーフのチルトアップ、スライドに対応

チルトアップ スライド
チルトアップ
スライド
2種類の測定が可能
テールゲートの
 ・閉まり始め
 ・閉まり終わり
の挟まれ反転荷重を計測

閉まり始め 閉まり終わり
閉まり始め
閉まり終わり
操作の簡便性
1人で取り付け、測定可能
  1人で取り付け、測定可能

閉まり始め
閉まり始め
・閉まり始めるときの力を測定
・パーツ:専用治具×1、一脚

閉まり終わり
閉まり終わり
・閉まり終わるときの力を測定
・パーツ:専用治具×2

構成内容

構成内容
● 閉まり始め測定用治具
● 閉まり終わり測定用治具
● 治具取り付け用工具

テクニカルデータ

閉まり始め測定

最大高さ

1900 mm

最小高さ

750 mm

被荷重エリア

40 × 40 mm

重さ

2.0 kg

閉まり終わり測定

最大ギャップ

150 mm

最小ギャップ

15 mm

被荷重エリア

20 × 50 mm

重さ

1.6 kg

システムデータ

重さ(ケース込み)

6.5 kg

測定温度範囲

-10 ~ 40 ℃

拡張温度範囲 ※

-40 ~ 80 ℃

湿度

最大 90 %

※ 精度を維持できる温度範囲。ただしSEB2の使用は不可

カタログダウンロード

FM 200 -FX-LG テールゲート用挟まれ荷重(ピンチフォース)計測治具 カタログ


カタログダウンロード

クリックしてPDFを表示・保存できます
