FM 200 自動車用 サンルーフ、パワーウインドウ用 挟まれ反転荷重(ピンチフォース)計測システム

DriveTest
FM 200 自動車用 サンルーフ、パワーウインドウ用 挟まれ反転荷重(ピンチフォース)計測システム
0

サンルーフ、パワーウインドウ開閉時の挟まれ反転荷重計測を実現

製品一覧を見る

FM 200 サンルーフ、パワーウインドウ用 挟まれ反転荷重(ピンチフォース)計測システム カタログ

特長

信頼性
TÜV Nordで認証 TÜV Nord

適合規格
2000/4 EG(欧)
US Standard FMVSS 118(米)

堅牢性
長期間使用が可能なケース
(アルミニウム、ステンレス製)

堅牢性

操作の簡便性
単一ボタンによる操作、セパレート式のセンサと計測ユニットにより遠隔操作可

高い再現性
高性能吸着盤で強力に固定

各種コンポーネント付属
高品質の持ち運びケース、取り付け工具

操作の簡便性
1人で取り付け、測定可能

様々な測定対象に対応
サンルーフのチルトアップ、スライドに対応

チルトアップ スライド
チルトアップ
スライド

仕様

FM 200

FM 200 センサ
● 測定レンジ:0 – 200 N (300 N)
● 測定許容誤差:+/- 3 N or 3 %
● 剛性:10 N/mm (20, 65 N/mm)
● ギャップ幅:最小 4 mm
● 被荷重エリア:50 × 50 mm
● 測定原理:ひずみゲージ
● サイズ:240 × 85 × 50 mm
● 重量:1.3 kg

測定ユニット SEB 2
● センサに繋げる測定ユニット
● 液晶ディスプレイ
● 9 Vバッテリー電源
● 内部クロック
● 約100の測定データを保存できるストレージ
● センサおよびPCとのインターフェース
● 応力のピーク値とpass/fail評価の結果を表示

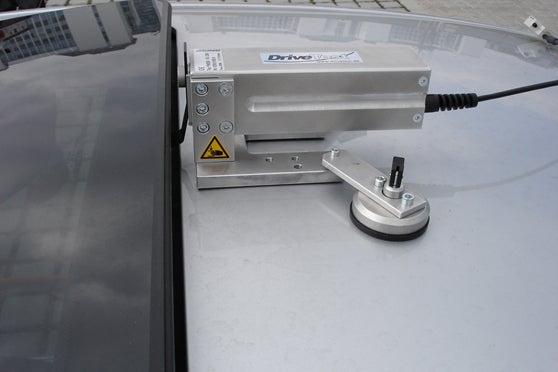

サンルーフ スライド用
スライド用
・サンルーフの閉まる力を測定

サンルーフ チルトアップ用
チルトアップ用
・垂直に閉まる力を測定
・パーツ:固定台×2、チルト用治具、センサ取り付け版


構成内容

● センサ FM 200
● 接続ケーブル (2.5 m)
● 測定ユニット SEB2
 (液晶ディスプレイ、ステータス表示LED、操作ボタン、シリアルインターフェース)
● 9 Vバッテリー
● アルミニウム製輸送ケース (緩衝材入り)
● PC接続ケーブル(RS232, USB)
● CD (分析ソフトウェアPinchPilot、資料)
● ユーザマニュアル
● 校正証明書
● サンルーフ用フィクスチャ

分析ソフトウェア PinchPilot

● ピンチフォース VS 時間のグラフ表示
● 関連パラメータの計算
● 複数の規格に対応
● ユーザによる評価基準の設定が可能
● レポートの出力
● データのエクスポート (エクセル、ワード)


PinchPilot要求仕様

● 対応OS Windows Vista, 7, 8, 10
● RAM ≧ 32 MB
● 空きディスク容量 ≧ 50 MB
● RS232 or USBインターフェース
