OECO（旧F.W.BELL）社製 アキシャルプローブ
オンラインストア掲載製品
OECO社製ガウスメータ用アキシャルプローブです。
サンプルの形状や磁場強度に合わせて選択可能です。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Email:keisoku[at]toyo.co.jp
特長
5000シリーズ用
本体ページはこちら
| 型名 | A (mm) |
D (mm) |
C (mm) |
軸材料 | 直線性 （読み取りの） |
周波数 応答 |
感度 | アクティブ 領域 （mm） |
動作 温度 範囲 |
温度安定度 （最大） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ゼロ (/℃) |
校正 (/℃) |
||||||||||
| SAV56-902 | 50.8 ± 0.8 | 4.8 ± 0.2 | 0.25 | フェノール | ± 4％ to 1T | dc | 1X | 0.4dia | 0 ～ +50℃ | ± 20μT | -0.1％ |
| SAV56-904 | 101.6 ± 1.6 | ||||||||||
| SAH57-902 | 50.8 ± 0.8 | ± 2％ to 1T | dc-10kHz | ||||||||
| SAH57-904 | 101.6 ± 1.6 | ||||||||||
| SAD58-902 | 50.8 ± 0.8 | ± 1％ to 1T | dc-20kHz | ||||||||
| SAD58-904 | 101.6 ± 1.6 | ||||||||||

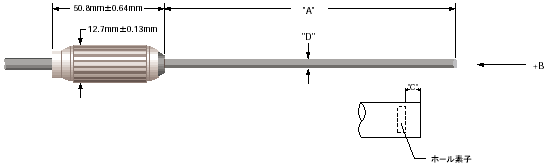

5100シリーズ用
本体ページはこちら
| 型名 | A （mm） |
D （mm） |
C （mm） |
軸材料 | 直線性 | 感度 | アクティブ 領域 （mm） |
動作 温度 範囲 |
温度安定度 （最大） |
周波数 応答 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ゼロ （/℃） |
校正 （/℃） |
||||||||||
| SAD18-1902 | 50.8 ± 1.6 | 4.75 ± 0.15 | 0.25 | フェノール | 0.5％/3T | 1X | 0.38dia | 0 ～ +75℃ | ± 30μT | -0.05％ | dc-20kHz |
| SAD18-1904 | 101.6 ± 1.6 | ||||||||||
| SAH17-1902 | 50.8 ± 1.6 | 1.0％/2T | dc-10kHz | ||||||||
| SAH17-1904 | 101.6 ± 1.6 | ||||||||||
6010型用
本体ページはこちら
| 型名 | A (mm) |
D (mm) |
C (mm) |
軸材料 | 直線性 (読み取りの) |
感度 | アクティブ 領域 （mm） |
動作 温度 範囲 |
温度安定度 （最大） |
周波数 応答 |
温度補償 | ケーブル長 （m） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ゼロ （/℃） |
校正 （/℃） |
||||||||||||
| HAD61- 2508-05-T |
203.2 | 6.35 ± 0.127 |
0.38 ± 0.25 |
アルミニウム | 0.5％ to 3T | 1X | 0.762dia | 0 ～ +75℃ | ± 30μT | -0.05％ | dc-20KHz | ◯ | 1.5 |
| HAD61- 2508-05 |
× | 1.5 | |||||||||||
| HAD61- 2508-15 |
4.5 | ||||||||||||
| HAD61- 2508-30 |
9 | ||||||||||||
| SAR61- 1802-05 |
50.8 | 4.57 +0.05 -0.10 |
フェノール | 1.0％ to 10T | 10X | dc-400Hz | 1.5 | ||||||
| SAR61- 1802-15 |
4.5 | ||||||||||||
| SAR61- 1802-30 |
9 | ||||||||||||

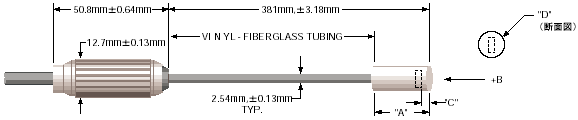

7000シリーズ用
本体ページはこちら
| 型名 | A (mm) |
H | C (mm) |
D (mm) |
E | F | G | 軸材料 | 直線性 (読み取りの) |
周波数 応答 |
感度 | アクティブ 領域(mm) |
動作 温度 範囲 |
温度安定度 （最大） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ゼロ (/℃) |
校正 (/℃) |
||||||||||||||
| HAF71- 2502-05 |
50.8 ± 1.6 |
N /A | 0.38 ± 0.25 |
6.35 ± 0.13 |
N /A | N /A | N /A | アルミニウム | 0.25％ to 3T |
dc-20kHz | 1X | 0.76 dia | 0℃ to +75℃ |
± 9μT | -0.04％ |
| HAF71- 2502-05-T |
|||||||||||||||
| HAF71- 2502-15-T |
|||||||||||||||
| HAF71- 2508-05 |
203.2 ± 1.6 |
||||||||||||||
| HAF71- 2508-15 |
|||||||||||||||
| HAF71- 2508-30 |
|||||||||||||||
| HAF71- 2508-05-T |
|||||||||||||||
| HAF71- 2508-15-T |
|||||||||||||||
| HAF71- 2508-30-T |
|||||||||||||||
| HAM71- 2502-05 |
50.8 ± 1.6 |
0.15％ to 3T |
dc-400Hz | 10X | ± 13μT | ± 0.005％ | |||||||||
| HAM71- 2502-15 |
|||||||||||||||
| HAM71- 2508-05-T |
203.2 ± 1.6 |
||||||||||||||
| HAM71- 2508-15-T |
|||||||||||||||
| HAM71- 2508-30-T |
|||||||||||||||
| SAF71- 1802-05 |
50.8 ± 1.6 |
4.57 +0.051 -0.018 |
0.25％ to 3T |
dc-20kHz | 1X | ± 9μT | -0.04％ | ||||||||
| SAF71- 1802-30 |
|||||||||||||||
| SAF71- 1802-05-T |
|||||||||||||||
| SAF71- 1802-15-T |
|||||||||||||||
| SAF71- 1808-05 |
203.2 ± 1.6 |
||||||||||||||
| SAF71- 1808-15 |
|||||||||||||||
| SAF71- 1808-30 |
|||||||||||||||
| SAF71- 1808-05-T |
|||||||||||||||
| SAF71- 1808-15-T |
|||||||||||||||
| SAF71- 1808-30-T |
|||||||||||||||
| SAM71- 1802-15-T |
50.8 ± 1.6 |
0.15％ to 3T |
dc-400Hz | 10X | ± 13μT | ± 0.005％ | |||||||||
| SAM71- 1808-05 |
203.2 ± 1.6 |
||||||||||||||
| SAM71- 1808-05-T |
|||||||||||||||
| SAM71- 1808-15-T |
|||||||||||||||
| PAA-71- 1908-05 |
4.75 | PHENOLIC | 0.25% to 1T | dc-50kHz | 1X | ± 9μT | -0.04％ | ||||||||
| 型名 | A （mm） |
H | C （mm） |
D （mm） |
E | F | G | 軸材料 | 直線性 （読み取りの） |
周波数 応答 |
感度 | アクティブ 領域 （mm） |
動作 温度 範囲 |
温度安定度 （最大） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ゼロ (/℃) |
校正 (/℃) |
||||||||||||||
| FAF71 -1815-05 |
25.4 ± 0.25 |
N /A | 0.38 ± 0.25 |
4.57 +0.051 -0.102 |
N /A | N /A | N /A | アルミニウム (先端) |
0.25％ to 3T |
dc-20kHz | 1X | 0.76 dia | 0 ℃ to +75 ℃ |
± 9μT | -0.04％ |
| FAF71 -1815-15 |
|||||||||||||||
| FAF71 -1815-05-T |
|||||||||||||||
| FAF71 -1815-15-T |
|||||||||||||||
| FAF71 -1815-30-T |
|||||||||||||||
| FAM71 -1815-30 |
0.15％ to 3T |
dc-400Hz | 10X | ± 13μT | ± .005％ | ||||||||||

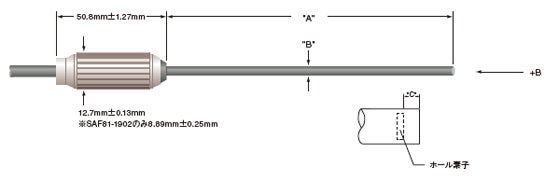

8000シリーズ用
本体ページはこちら
| 型 名 | A ± 1.6 (mm) |
B (mm) |
C (mm) |
軸材料 | 直線性 ( 読み取りの ) |
周波数 応答 |
感 度 | アクティブ エリア (mm) |
動作 温度 範囲 |
非温度補償時の 温度安定度 ( 最大値 ) |
温度補償 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ゼロ (/℃ ) |
校正 (/℃ ) |
|||||||||||
| HAF81- 2504-10 |
101.6 | 6.35 ± 0.127 |
0.381 ± 0.102 |
アルミニウム | 0.25% to 3T | DC-20kHz | 1X | 0.762 DIA. ± 0.025 |
0℃ to ＋ 75℃ |
± 9 μT | -0.040% | × |
| HAF81- 2504-10-T |
○ (※) |
|||||||||||
| HAF81- 2508-10 |
203.2 | × | ||||||||||
| HAF81- 2508-10-T |
○ (※) |
|||||||||||
| HAM81- 2504-10 |
101.6 | 0.15% to 3T | DC-400Hz | 10X | ± 13 μ T | ± 0.005% | × | |||||
| HAM81- 2504-10-T |
○ (※) |
|||||||||||
| HAM81- 2508-10 |
203.2 | × | ||||||||||
| HAM81- 2508-10-T |
○ (※) |
|||||||||||
| SAF81- 1904-10 |
101.6 | 4.75 ＋ 0.051 － 0.178 |
0.25% to 3T | DC-20kHz | 1X | ± 9 μT | -0.040% | × | ||||
| SAF81- 1904-10-T |
○ (※) |
|||||||||||
| SAF81- 1908-10 |
203.2 | × | ||||||||||
| SAF81- 1908-10-T |
○ (※) |
|||||||||||
| SAF81- 1902-10-T |
50.8 | ○ (※) |
||||||||||
| SAM81- 1904-10 |
101.6 | 0.15% to 3T | DC-400Hz | 10X | ± 13 μ T | ± 0.005% | × | |||||
| SAM81- 1904-10-T |
○ (※) |
|||||||||||
| SAM81- 1908-10 |
203.2 | × | ||||||||||
| SAM81- 1908-10-T |
○ (※) |
|||||||||||
| HAR81- 2508-10 |
6.35 ± 0.127 |
1% to 10T | × | |||||||||
| SAR81- 1908-10 |
4.750 ＋ 0.051 － 0.178 |
|||||||||||
| CAP81- 2560-10 |
1524 | 6.35 ± 0.127 |
6.35 ± 1.6 |
ステンレス スチール | DC | 10X | 0.762 DIA. (NOM) | -269℃ to ＋ 75℃ |
± 13 μ T | -0.01% | ||
9200シリーズ用
| 型名 | A （mm） |
D （mm） |
C （mm） |
軸材料 | 直線性 （読み取りの） |
周波数 応答 |
感度 | アクティブ 領域 （mm） |
動作 温度 範囲 |
温度安定度 （最大） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ゼロ （/℃） |
校正 （/℃） |
||||||||||
| SAE92- 0608 |
203.2 ± 3.2 | 1.52 +0.025 -0.076 |
0.38 ± 0.25 |
アルミニウム | 2％ to 1T | dc-5kHz | 1X (青) |
0.51 dia.nom. | 0 ～ +75℃ | ± 20μT | -0.08％ |
| SAE92- 0802 |
50.8 ± 1.6 | 2.03 ± 0.076 |
|||||||||
| SAB92- 1202 |
50.8 ± 1.6 | 3.05 +0.00 -0.13 |
1％ to 1T | ||||||||
| SAB92- 1208 |
203.2 ± 3.2 | ||||||||||
| SAR92- 1802 |
50.8 ± 1.6 | 4.57 +0.05 -0.1 |
0.38 ± 0.25 |
アルミニウム | 1％ to 10T | dc-400Hz | 10X (赤) |
0.76 dia.nom. | 0 ～ +75℃ | ± 13μT | ± 0.005％ |
| SAR92- 1808 |
203.2 ± 3.2 | ||||||||||
| SAB92- 1802 |
50.8 ± 1.6 | 1％ to 1T | dc-5kHz | 1X (青) |
± 9μT | -0.04％ | |||||
| SAB92- 1808 |
203.2 ± 3.2 | ||||||||||
| SAB92- 1818 |
457.2 ± 3.2 | 2％ to 3T | |||||||||
| SAG92- 1802 |
50.8 ± 1.6 | ||||||||||
| SAG92- 1808 |
203.2 ± 3.2 | ||||||||||
| HAN92- 2508 |
203.2 ± 3.2 | 6.35 ± 0.13 |
0.38 ± 0.25 |
アルミニウム | 0.5％ to 3T | dc-400Hz | 10X (赤) |
0.76 dia.nom. | ± 13μT | ± 0.005％ | |
| HAB92- 2502 |
914.4 ± 6.35 | 1％ to 1T | dc-5kHz | 1X (青) |
± 9μT | -0.04％ | |||||
| HAB92- 2508 |
50.8 ± 1.6 | ||||||||||
| 型名 | A （mm） |
D （mm） |
C （mm） |
軸材料 | 直線性 （読み取りの） |
周波数 応答 |
感度 | アクティブ 領域 （mm） |
動作 温度 範囲 |
温度安定度 （最大） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ゼロ （/℃） |
校正 （/℃） |
||||||||||
| FAB92- 0915 |
2.77 ± 0.51 |
2.54 max |
0.38 ± 0.25 |
セラミック | 1％ to 1T | dc-5kHz | 1X (青) |
0.51 dia.nom. |
0 ～ +75℃ | ± 20μT | -0.08％ |
| FAB92- 1815 |
25.4 ± 0.25 |
4.57 +0.051 -0.102 |
0.38 ± 0.25 |
アルミニウム | 0.76 dia.nom. |
± 9μT | -0.04％ | ||||
9900シリーズ用
| 型名 | A （mm） |
D （mm） |
C （mm） |
軸材料 | 直線性 （読み取りの） |
周波数 応答 |
感度 | アクティブ 領域 （mm） |
温度安定度 （最大） |
|
|---|---|---|---|---|---|---|---|---|---|---|
| ゼロ (/℃) |
校正 (/℃) |
|||||||||
| SAA99-0602 | 50.8 ± 1.6 | 1.52 +0.025 -0.762 |
0.38 ± 0.25 | アルミニウム | 0.25％ to 1T | dc-10kHz | 10X （赤） |
0.51 dia.nom. | ± 20μT | -0.08％ |
| SAA99-0608 | 203.2 ± 3.18 | |||||||||
| SAA99-0802 | 50.8 ± 1.6 | 1.52 ± 0.076 |
||||||||
| SAA99-0808 | 203.2 ± 3.18 | |||||||||
| SAA99-1202 | 50.8 ± 1.6 | 3.05 +0 -0.13 |
||||||||
| SAA99-1208 | 203.2 ± 3.18 | |||||||||
| SAM99-1808 | 203.2 ± 3.18 | 4.75 +0.05 -0.1 |
0.15％ to 3T | dc-400Hz | 10X （赤） |
± 13μT | ± 0.005％ | |||
| SAR99-1802 | 50.8 ± 1.6 | 1％ to 10T | ||||||||
| SAR99-1808 | 203.2 ± 3.18 | |||||||||
| PAA99-1908 | 203.2 ± 3.18 | 0.81 typical | フェノール | 2％ to 1T | ± 3％ to 50kHz max. |
1X （青） |
1.02 dia.nom. | ± 9μT | -0.04％ | |
| SAF99-1802 | 50.8 ± 1.6 | 0.38 ± 0.25 | アルミニウム | 0.25％ to 3T | dc-10kHz | 0.76 dia.nom. | ||||
| SAF99-1808 | 203.2 ± 3.18 | |||||||||
| HAM99-2508 | 203.2 ± 3.18 | 6.35 ± 0.13 | 0.15％ to 3T | dc-400Hz | 10X （赤） |
± 0.005％ | ||||
| HAR99-2508 | 203.2 ± 3.18 | 1％ to 10T | ||||||||
| HAF99-2502 | 50.8 ± 1.6 | 0.25％ to 3T | dc-10kHz | 1X （青） |
-0.04％ | |||||
| HAF99-2508 | 203.2 ± 3.18 | |||||||||
*プローブは、非常に壊れやすく、構造上修理することが困難です。取扱いにはご注意ください。
カタログダウンロード
プローブの選択の仕方
F.W.BELL社のプローブは、全部で約200種類以上揃っていますが、その性能と形状は下記のように、英文字と数字で分類されています。詳細な説明は下記のとおりです。磁気の強さや物理的な形状、条件に応じて最適なプローブを選択下さい。
6010型、7000シリーズ用プローブ
5000シリーズ、5100シリーズ、9200型、9900型用プローブ
マグナ型プローブ
マグナ型プローブを使用する際は下記のことに注意してください。
［測定範囲］
マグナ型プローブとテスラ／ガウスメータを接続した時、測定レンジは全て1／100になります。例えば3mTレンジは30μTレンジになります。
［測定できる磁場］
マグナ型に使用されているホール素子のアクティブ領域は、152.4mm×6.4mmです。従ってマグナ型が正確に測定できる磁場は、プローブ全体を取り 囲む範囲で、磁気の強さが均一な場合に限られます。漏れ磁場測定のときは、特に磁気分布に注意をして、マグナ型の仕様を決めてください。
* プローブは、非常に壊れやすく、構造上修理することが困難です。取扱いにはご注意ください。
