3軸プローブ
OECO社製ガウスメータ用 3軸プローブです。
サンプルの形状や磁場強度に合わせて選択可能です。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長

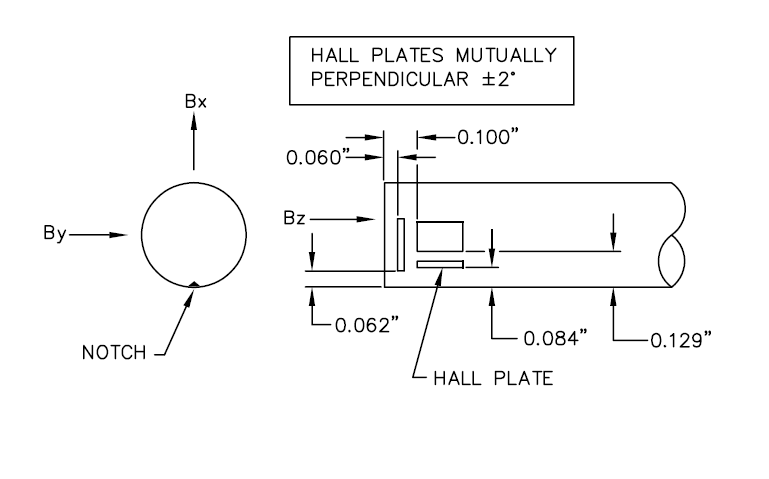

7000シリーズ用
.gif?v=1441128854&v=1441128854)
.gif?v=1441128853&v=1441128853)
| 型名 | A （mm） |
H | C | B (mm) |
E | F | G | 軸材料 | 直線性 （読み取りの） |
周波数 応答 |
感度 | アクティブ 領域 （mm） |
動作 温度 範囲 |
温度安定度 （最大） |
温度 補償 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ゼロ （/℃） |
校正 （/℃） |
|||||||||||||||
| ZOA73- 3208-05 |
203.2 ±3.18 |
N/A | N/A | 7.92 ±0.13 |
N/A | N/A | N/A | アルミニウム |
0.25% to 1T |
dc-400Hz | 1X | 1.52 dia.nom. | 0℃ to +75℃ | ±10μT | -0.040％ | × |
| ZOA73- 3208-15 |
||||||||||||||||
| ZOA73- 3208-30 |
||||||||||||||||
| ZOA73- 3208-05-T |
±6.7μT | -0.0027％ | ○ | |||||||||||||
| ZOA73- 3208-15-T |
||||||||||||||||
| ZOA73-3208-30-T | ||||||||||||||||
8000シリーズ用
| 型名 | A （mm） |
B （mm） |
軸材料 | 直線性 (読み取りの) |
直線性 (読み取りの) (アンコレクト出力) |
周波 数応答 |
感度 | アクティブ エリア （mm） |
動作温度範囲 | 温度安定度 （最大値） |
温度補償 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ゼロ (/℃) |
校正 (/℃) |
|||||||||||
| ZOA83- 3208-10 |
203.2 ±3.175 | 7.925 ±0.127 | アルミニウム | 0.25％ to 1T | 1% to 1T | DC- 400Hz |
1X | 1.524 DIA. (NOM) | 0℃ to ＋75℃ | ± 10μT | -0.04％ | × |
| ZOA83- 3208-30 |
||||||||||||
| ZOA83- 3208-10-T |
±6μT | -0.02% | ○ | |||||||||
| ZOA83- 3208-30-T |
||||||||||||
9900シリーズ用
| 型名 | A （mm） |
軸材料 | 直線性 （読み取りの） |
周波数 応答 |
感度 | アクティブ 領域 （mm） |
動作温度 範囲 |
温度安定度 （最大） |
|
|---|---|---|---|---|---|---|---|---|---|
| ゼロ （/℃） |
校正 （/℃） |
||||||||
| ZOA99-3208 | 203.2 ± 3.2 | アルミニウム | 0.25％ to 1T | dc-400Hz | 1X | 1.52 dia.nom. | 0℃ to +75℃ | ± 10μT | -0.04％ |
*プローブは、非常に壊れやすく、構造上修理することが困難です。取扱いにはご注意ください。
プローブの選択の仕方
F.W.BELL社のプローブは、全部で約200種類以上揃っていますが、その性能と形状は下記のように、英文字と数字で分類されています。詳細な説明は下記のとおりです。磁気の強さや物理的な形状、条件に応じて最適なプローブを選択下さい。
6010型、7000シリーズ用プローブ
5000シリーズ、5100シリーズ、9200型、9900型用プローブ
マグナ型プローブ
マグナ型プローブを使用する際は下記のことに注意してください。
［測定範囲］
マグナ型プローブとテスラ／ガウスメータを接続した時、測定レンジは全て1／100になります。例えば3mTレンジは30μTレンジになります。
［測定できる磁場］
マグナ型に使用されているホール素子のアクティブ領域は、152.4mm×6.4mmです。従ってマグナ型が正確に測定できる磁場は、プローブ全体を取り 囲む範囲で、磁気の強さが均一な場合に限られます。漏れ磁場測定のときは、特に磁気分布に注意をして、マグナ型の仕様を決めてください。
* プローブは、非常に壊れやすく、構造上修理することが困難です。取扱いにはご注意ください。
