トランスバースプローブ(F.W.BELL)

OECO(F.W.BELL)
トランスバースプローブ(F.W.BELL)
0

F.W.BELL製 ガウスメータ用
トランスバースプローブです。


サンプルの形状や磁場強度に合わせて選択可能です。

(株)東陽テクニカ 理化学計測部
TEL:03-3245-1103
Email:magne[at]toyo.co.jp
お問合せ・お見積希望
デモ希望

特長

5000シリーズ用     本体ページはこちら

型名 A
(mm)
H
(mm)
C
(mm)
D
(mm)
軸材料 直線性
(読み取りの)
周波数
応答
感度 アクティブ
領域
(mm)
動作
温度
範囲
温度安定度
(最大)
ゼロ
(/℃)
校正
(/℃)
HTV56-0602 50.8 ± 0.8 4.5 1.5 0.9 アルミニウム ± 4% to 1T dc 1X 0.4dia 0 ~ +75℃ ± 30μT -0.1%
STV56-0402 50.8 ± 0.8 3.8 ± 0.1 1.0 ± 0.1 ガラス樹脂
STV56-0404 101.6 ± 1.6
HTH57-0604 101.6 ± 1.6 4.5 1.5 アルミニウム ± 2% to 1T dc-10kHz
STH57-0402 50.8 ± 0.8 3.8 ± 0.1 1.0 ± 0.1 ガラス樹脂
STH57-0404 101.6 ± 1.6
HTD58-0604 101.6 ± 1.6 4.5 1.5 アルミニウム ± 1% to 1T dc-20kHz
STD58-0402 50.8 ± 0.8 3.8 ± 0.1 1.0 ± 0.1 ガラス樹脂
STD58-0404 101.6 ± 1.6


5100シリーズ用     本体ページはこちら









型名 A
(mm)
B
(mm)
C D 軸材料 直線性 感度 アクティブ
領域
(mm)
動作
温度
範囲
温度安定度
(最大)
周波数
応答
ゼロ
(/℃)
校正
(/℃)
STD18-0402 50.8±1.6 3.81
±1.02
1.02
+0.00
-0.10
0.851 ガラス樹脂 0.5%/3T 1X 0.38dia 0 ~ +75℃ ± 30μT -0.05% DC-20kHz
STD18-0404 101.6±1.6
STH17-0402 50.8±1.6 1.0%/2T DC-10kHz
STH17-0404 101.6±1.6
STH17-0604 101.6±1.6 4.57 ±
1.02
1.52
+0.00
-0.10
アルミニウム 1.0%/2T DC-10kHz
HTD18-0604 101.6±1.6 0.5%/3T DC-20kHz



6010型用     本体ページはこちら




型名 A
(mm)
B
(mm)
C
(mm)
D
(mm)
軸材料 直線性
(読み取りの)
感度 アクティブ
領域(mm)
動作
温度
範囲
温度安定度
(最大)
周波数
応答
温度補償 ケーブル長
(m)
ゼロ
(/℃)
校正
(/℃)
HTD61-
0608-05-T
203.2

4.57
± 0.762
1.52
+0.00
-0.10
3.81
± 0.508
アルミニウム 0.5% to 3T 1X 1.78 dia 0 ~ +75℃ ± 30μT -0.05% dc-20kHz 1.5
HTD61-
0608-15-T
4.5
HTD61-
0608-30-T
9
HTD61-
0608-05
× 1.5
HTD61-
0608-15
4.5
HTD61-
0608-30
9
HTR61-
0608-05
1.0% to 10T 10X dc-400Hz 1.5
HTR61-
0608-15
4.5
STD61-
0404-05
101.6 3.81
± 0.10
1.02
+0.00
-0.10
ガラス樹脂 0.5% to 3T 1X dc-20kHz 1.5
STD61-
0404-15
4.5
STD61-
0404-30
9
STD61-
0402-05
50.8 1.5
STD61-
0402-15
4.5
STD61-
0402-30
9

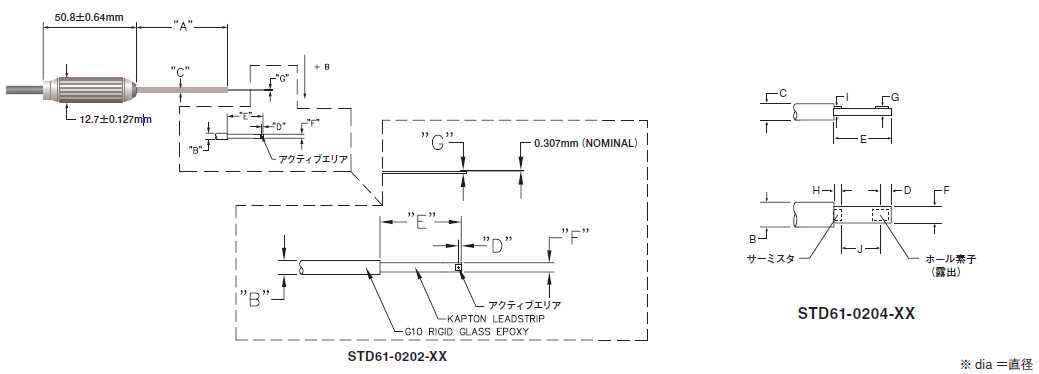

型名 A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
G
(mm)
軸材料 直線性
(読み取りの)
感度 アクティブ
領域
(mm)
動作
温度
範囲
温度安定度
(最大)
周波数
応答
温度補償 ケーブル長(m)
ゼロ
(/℃)
校正
(/℃)
STD61-
0204-05
101.6 3.94
±0.13
1.02
+0.05
-0.23
3.30
±0.203
9.53
±1.6
3.30
±0.076
0.51
±0.076
フレキシブル 0.5% to 3T 1X 1.78dia 0 ~
+75℃
±30μT -0.05% dc-20kHz × 1.5
STD61-
0204-15
4.5
STD61-
0202-05
25.4
±1.6
3.94
±0.13
0.508
±0.025
25.4
±1.6
1.55
±0.076
0.508 ガラス
樹脂
0.127dia ±55
μT/℃
-0.07%/℃ dc-200Hz 1.5
STD61-
0202-15
4.5
STD61-
0202-30
9



7000シリーズ用     本体ページはこちら


型名 A
(mm)
B
(mm)
C
(mm)
D
(mm)
軸材料 直線性
(読み取りの)
周波数
応答
感度 アクティブ
領域
(mm)
動作
温度
範囲
温度安定度
(最大)
ゼロ
(/℃)
校正
(/℃)
HTF71-
0608-05
203.2
± 1.6
4.57
± 0.076
1.52
+0
-0.102
3.81
± 0.508





0.25%
to 3T
dc-20kHz 1X 1.78 dia 0 ℃
to
+75 ℃
± 9μT -0.04%
HTF71-
0608-15
HTF71-
0608-30
HTF71-
0608-05-T
HTF71-
0608-15-T
HTF71-
0608-30-T
HTM71-
0608-05
0.15%
to 3T
dc-400Hz
30KG
10X 1.02 dia ± 13μT ± 0.005%
HTM71-
0608-30
HTM71-
0608-05-T
HTM71-
0608-15-T
HTM71-
0608-30-T
STF71-
0402-05
50.8
± 1.6
3.81
± 0.102
1.02
+0
0.102




0.25%
to 3T
dc-20kHz 1X 1.78 dia ± 9μT -0.04%
STF71-
0402-30
STF71-
0402-05-T
STF71-
0402-15-T
STF71-
0402-30-T
STF71-
0404-05
101.6
± 1.6
STF71-
0404-15
STF71-
0404-05-T
STF71-
0404-15-T
STM71-
0402-05
50.8
± 1.6
0.15%
to 3T
dc-400Hz 10X 1.02 dia ± 13μT ± 0.005%
STM71-
0402-15
STM71-
0404-05-T
101.6
± 1.6
STM71-
0404-15-T
型名 A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
G
(mm)
軸材料 直線性
(読み取りの)
周波数
応答
感度 アクティブ
領域
(mm)
動作
温度
範囲
温度安定度
(最大)
ゼロ
(/℃)
校正
(/℃)
STF71-
0204-05
101.6
± 1.6
3.94
± 0.127
1.02
+0.05
0.232
3.30
± 0.203
9.53
± 1.6
3.30
± 0.076
0.51
± 0.676
ゴム樹脂 0.25%
to 3T
dc-20kHz 1X 1.78 dia 0 ℃
to
+75 ℃
± 9μT -0.04%
STF71-
0204-15
STF71-
0204-30
STF71-
0204-05-T
STF71-
0204-15-T
STF71-
0204-30-T
STM71-
0204-05
0.15%
to 3T
dc-400Hz 10X 1.02 dia ± 13μT ± 0.005%
STM71-
0204-15
STM71-
0204-30
STM71-
0204-05-T
STM71-
0204-15-T
STM71-
0204-30-T



























8000シリーズ用      本体ページはこちら


型名 A ± 1.6
(mm)
B
(mm)
C
(mm)
D
(mm)
軸材料 直線性
(読み取りの)
周波数
応答
感度 アクティブ
エリア
± 0.051(mm)
動作
温度
範囲
非温度補償時の
温度安定度
( 最大値 )
温度補償
ゼロ
(/℃ )
校正
(/℃ )
HTF81
-0604-10
101.6 4.572
± 0.076
1.524
+ 0.000
- 0.102
3.810
± 0.508
アルミニウム 0.25% to 3T DC-20kHz 1X 1.778DIA. 0℃ to
+ 75℃
± 9 μT -0.04% ×
HTF81
-0604-10-T
○(※)
HTF81
-0608-10
203.2 ×
HTF81
-0608-10-T
○(※)
HTM81
-0608-10
0.15% to 3T DC-400Hz 10X 1.016 ± 13 μ T ± 0.005% ×
HTM81
-0608-10-T
○(※)
STF81
-0404-10
101.6 3.962
± 0.102
1.067
± 0.102
ポリプロピ レン 0.25% to 3T DC-20kHz 1X 1.778DIA. ± 9 μT -0.04% ×
STF81
-0404-10-T
○(※)
STF81
-0402-10
50.8 ×
STF81
-0402-10-T
○(※)
STF81
-0402-30-T
STM81
-0402-10
0.15% to 3T DC-400Hz 10X 1.016DIA. ± 13 μ T ± 0.005% ×
STM81
-0402-10-T
○(※)
STM81
-0404-10
101.6 ×
STM81
-0404-10-T
○(※)
HTR81
-0608-10
203.2 4.572
± 0.076
1.524
+0.000
-0.102
アルミニウム ×
CTP81
-3260-10
1524 7.925
± 0.127
( 直径 )
N/A 8.128
± 1.6
ステンレス スチール 1.0% to  3T
2.0% to 10T
DC 10X 1.016DIA. -269℃
to
+ 75℃
± 13 μ T ± 0.010% ×




9200型用




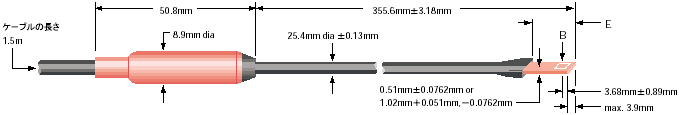

型名 A
(mm)
H
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
G
(mm)
軸材料 直線性
(読み取りの)
周波数
応答
感度 アクティブ
領域
(mm)
動作
温度
範囲
温度安定度
(最大)
ゼロ
(/℃)
校正
(/℃)
STB92-0402 50.8 ± 1.6 3.81
± 0.1
1.02
+0
-0.1
3.68
± 1.6
N/A N/A N/A ガラス
樹脂
1% to 1T dc-5kHz 1X
(青)
1.78
dia.nom.
0 ~
+75℃
± 9μT -0.04%
STB92-0404 101.6 ± 1.6
STG92-0402 50.8 ± 1.6 2% to 3T dc-5kHz 1.78
dia.nom.
STG92-0404 101.6 ± 1.6
STJ92-0402 50.8 ± 1.6 0.1% to 1T dc-400Hz 10X
(赤)
1.02
dia.nom.
± 13μT ± 0.005%
STJ92-0404 101.6 ± 1.6
0.25% to 3T
STL92-0404 101.6 ± 1.6
STR92-0404 101.6 ± 1.6 1% to 10T
HTB92-0608 203.2 ± 3.2 4.57
± 0.07
1.52
+0
-0.1
アルミニウム 1% to 1T dc-2kHz 1X
(青)
1.78
dia.nom.
± 9μT -0.04%
HTB92-0618 457.2 ± 3.2
HTG92-0608 203.2 ± 3.2 2% to 3T
HTG92-0618 457.2 ± 3.2
HTL92-0608 203.2 ± 3.2 0.25% to 3T dc-400Hz 10X
(赤)
1.02
dia.nom.
± 13μT ± 0.005%



型名 A
(mm)
H
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
G
(mm)
軸材料 直線性
(読み取りの)
周波数
応答
感度 アクティブ
領域
(mm)
動作
温度
範囲
温度安定度
(最大)
ゼロ
(/℃)
校正
(/℃)
STB92-
0204
101.6
± 1.6
3.94
± 0.13
1
+0.05
-0.23
3.3
± 0.2
9.5
± 1.6
3.3
± 0.07
0.5
± 0.07
ゴム樹脂 1% to 1T dc-5kHz 1X
(青)
1.78
dia.nom.
0 ~
+75℃
± 9μT -0.04%
STG92-
0204
2% to 3T
STL92-
0204
0.25% to 3T dc-400Hz 10X
(赤)
1.02
dia.nom.
± 13μT ± 0.005%



型名 E 軸材料 直線性
(読み取りの)
周波数
応答
感度 アクティブ
領域
(mm)
動作
温度
範囲
温度安定度
(最大)
ゼロ
(/℃)
校正
(/℃)
FTF99-
0415
9.53 ± 1.6 フレキシブル
(露出ホール素子)
0.25% to 3T dc-5kHz 1X (青) 1.78 dia.nom. 0℃ to +75℃ ± 9 μT -0.04%
FTM99-
0415
0.15% to 3T dc-400Hz 10X(赤) 1.02 dia.nom. ± 13 μT ± 0.005%



9900シリーズ用




型名 A
(mm)
H
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
G
(mm)
軸材料 直線性
(読み取りの)
周波数
応答
感度 アクティブ
領域
(mm)
温度安定度
(最大)
ゼロ
(/℃)
校正
(/℃)
STF99-0402 50.8 ± 1.6 3.81
± 0.1
1.02
+0
-0.1
3.68 ± 1.6 not
applicable
not
applicable
not
applicable
ガラス樹脂 0.25% to 3T dc-10kHz 1X
(青)
1.78 dia.nom. ± 9μT -0.04%
STF99-0404 101.6 ± 1.6
STM99-0402 50.8 ± 1.6 0.15% to 3T dc-400Hz 10X
(赤)
1.02 dia.nom. ± 13μT ± 0.005%
STM99-0404 101.6 ± 1.6
STR99-0402 50.8 ± 1.6 1% to 10T
STR99-0404 101.6 ± 1.6
STA99-0404 0.25% to 1T ± 3% to
50kHz max
1X
(青)
2.03 dia.nom. ± 9μT -0.04%
HTF99-0608 203.2 ± 3.2 4.57
± 0.07
1.52
+0
0.1
アルミニウム 0.25% to 3T dc-10kHz 10X
(赤)
1.78dia.nom.
HTM99-0608 203.2 ± 3.2 0.15% to 3T dc-400Hz 1.02 dia.nom. ± 13μT
HTR99-0608 203.2 ± 3.2 1% to 10T



型名 A
(mm)
H
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
G
(mm)
軸材料 直線性
(読み取りの)
周波数
応答
感度 アクティブ
領域
(mm)
温度安定度(最大)
ゼロ
(/℃)
校正
(/℃)
STF99-
0204
101.6 ± 1.6 3.94
± 0.1
1.02
+0.005
-0.23
3.3
± 0.2
9.5
± 1.6
3.3
± 0.07
0.5
± 0.07
ゴム樹脂 0.25% to 3T dc-10kHz 1X
(青)
1.78 dia.nom. ± 9μT -0.04%
STM99-
0204
0.15% to 3T dc-400Hz 10X
(赤)
1.02 dia.nom. ± 13μT ± .005%
STR99-
0204
1% to 10T
STC99-
0104
1.4
± 0.13
7.9
± 0.79
2.0
± 0.076
0.38 +0
-0.076
0.5% to 1T dc-10kHz 1X
(青)
± 15μT -0.08%

※プローブ は、非常に壊れやすく、構造上修理することが困難です。取扱いにはご注意ください。




プローブの選択の仕方

プローブの選択の仕方
F.W.BELL社のプローブは、全部で約200種類以上揃っていますが、その性能と形状は下記のように、英文字と数字で分類されています。詳細な説明は下記のとおりです。磁気の強さや物理的な形状、条件に応じて最適なプローブを選択下さい。
<6010型、7000シリーズ用プローブ>

<5000シリーズ、5100シリーズ、9200型、9900型用プローブ>
<マグナ型プローブ>
マグナ型プローブを使用する際は下記のことに注意してください。

[測定範囲]
マグナ型プローブとテスラ/ガウスメータを接続した時、測定レンジは全て1/100になります。例えば3mTレンジは30μTレンジになります。

[測定できる磁場]
マグナ型に使用されているホール素子のアクティブ領域は、152.4mm×6.4mmです。従ってマグナ型が正確に測定できる磁場は、プローブ全体を取り 囲む範囲で、磁気の強さが均一な場合に限られます。漏れ磁場測定のときは、特に磁気分布に注意をして、マグナ型の仕様を決めてください。

* プローブは、非常に壊れやすく、構造上修理することが困難です。取扱いにはご注意ください。
