Kepco,Inc.(ケプコ / USA)

2000V 高電圧プログラマブルDC電源 BHKシリーズ

■新製品

多機能・プログラマブル交流/直流電源 Asterionシリーズ

Asterionシリーズ

300V、500V、1000V、2000V出力
高電圧プログラマブルDC電源
高電圧電解コンデンサの充放電試験にも最適

(株)東陽テクニカ 理化学計測部
tel:03-3245-1103
e-mail:keisoku[at]toyo.co.jp
お問合せ・お見積希望
デモ希望

特長

8モデルラインナップ

出力電圧:~2000V
定格出力:40W/200W

充実した基本性能、低リップル&低ノイズ

出力安定度:<0.01%
電源変動率:<0.001%(CV)
負荷変動率:<0.005%(CV)
低リップル:0.002%(CV)、0.02%(CC)
用途に合わせて2動作モード

インターフェイス標準装備

GPIB制御
アナログコントロール

2000V高電圧出力、優れた基本性能

BHKシリーズは、200W出力で ~2000Vまで対応できる高電圧プログラマブル電源です。出力安定度<0.01%、負荷変動率<0.005%、低リップル&低ノイズと、優れた基本性能を持っており、12bit分解能で出力値をコントロールします。
出力モードは、出力キャパシタの設定によって「ファストモード」と「スローモード」を選択でき、用途に応じて動作特性を変更できます。

インターフェイス標準装備

BHKシリーズは、前面パネルのキー操作だけでなく、リモート制御が可能です。SCPI準拠のGPIBインターフェイスが標準内蔵されており、システムユースにも対応します。又、外部電圧(0~10V)で出力をコントロールすることも可能です。

仕様

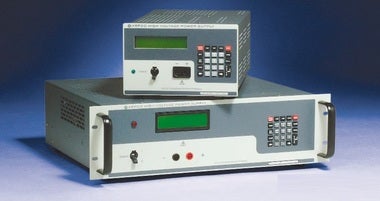

BHKシリーズ ラインナップ

40Wモデル (ハーフラックサイズ)

型名 電圧 電流
BHK300-130MG 300V 130mA
BHK500-80MG 500V 80mA
BHK1000-40MG 1000V 40mA
BHK2000-20MG 2000V 20mA

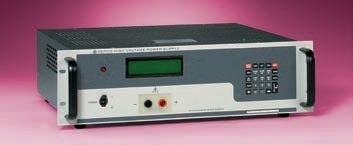

200Wモデル (フルラックサイズ)

型名 電圧 電流(2レンジ)
BHK300-0.6MG 300V 600mA 60mA
BHK500-0.4MG 500V 400mA 40mA
BHK1000-0.2MG 1000V 200mA 20mA
BHK2000-0.1MG 2000V 100mA 10mA

BHKシリーズ概略

出力 電圧 電流
設定確度 0.025% 0.05%
リードバック確度 0.05% 0.05%
電源変動率 0.001% 0.002%
負荷変動率(0%~100%) 0.005% 0.015%
安定度(8時間) 0.01% 0.02%
温度係数(/℃) 0.01% 0.02%
リップル&ノイズ(p-p) 0.02%(ファストモード)
0.01%(スローモード)
入 力
AC入力電圧 115Vac
周波数 47~63Hz
その他
GPIBインターフェイス 標準装備(IEEE488.2/SCPI)
寸法(H×W×D) 200W 13.3cm×48.26cm×38.1cm
40W 13.3cm×21.2cm×40.4cm
重量 200W 本体約25kg
40W 本体約12kg
