OECO(旧F.W.BELL)(オエコ / USA)

汎用InAsホール素子 BH-700シリーズ

OECO社製汎用InAsホール素子 BH-700シリーズです。

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp

特長

BH-700 汎用、低価格トランスバース型

BH-701 堅牢、高直線性トランスバース(IQ)

BH-704 堅牢、高直線性アキシャル(IQ)

BH-702 低磁界(フェライト)トランスバース

BH-705 汎用トランスバース型

  単位 BH-700 BH-701 BH-702 BH-704 BH-705
入力抵抗: Rin(最大) Ω 5.5 2 3.5 2.5 2.2
出力抵抗: Rout(最大) Ω 5.5 2 3.5 2.5 2
開回路磁気感度: Vhoc(1) mV/kG 50(最小) 7.5±20%(3) 下記に記載 7.5±20% 10±25%
最大残留電圧: Vm@B=0(1) ±μV 1500 75 250 75 300
最大制御電流@25℃ mA 250 300 300 300 250
定格制御電流: Icn mA 200 100 200 100 100
最大直線性誤差(0 to 1T) with Rlin 読み値の±% 3 下記に記載 下記に記載 1
ゼロ磁場での熱起電力(最大) μV   5   5 5
ホール電圧(Vh)の温度係数(-20 to +80℃) (2)* %/℃ -0.2 -0.04 -0.18 -0.04 -0.08
抵抗の温度係数(-20 to +80℃) (2)* %/℃ 0.2 0.18 0.18 0.18 0.2
抵抗性残留電圧の温度依存性(-20 to +80℃) (2)* ±μV/℃ 6 0.3 2.5 0.5 1
動作温度範囲 -40℃ to +100℃ -40℃ to +100℃ -55℃ to +100℃ -40℃ to +100℃ -65℃ to +100℃
保存温度範囲 -40℃ to +105℃ -40℃ to +105℃ -55℃ to +105℃ -40℃ to +105℃ -65℃ to +105℃
校正直線図     付属   付属
リード線:色 電流印加 +Ic(赤)、-Ic(黒)
ホール電圧 +Vh(青)、-Vh(黄)

(1)Ic=Icn (2)Ic=100mA (3)ILoaded Sensitivity *近似値

BH-701&BH-704
直線性誤差(最大): Vh vs. B, 読み値の±0.25% (-1 to 1T)
Vh vs. B, 読み値の±1.0% (-3 to 3T)
Vh vs. Ic, 読み値の±0.1% (0 to 100mA)
Vh vs. Ic, 読み値の±1% (0 to 300mA)
パッケージ: BH-701とBH-704は、比較的熱伝導がよく耐熱に優れたアルミナとエポキシのケースで包まれています。

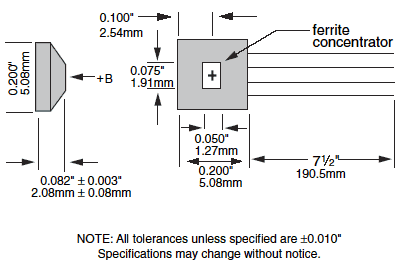

BH-702
エアギャップ: コンセントレータと基板間は、定格値で0.0635mm、最大で0.0762mm
感度: ホール素子部の基本感度は、0.15V/A-kG。Ic=200mAを印加しながら100Oeの磁場中で、開回路ホール電圧は最小8.0mV。閉磁場回路中でIc=200mAを印加した場合は、Vhは3.2mV/A・tです。
