高精度InAsホール素子 BH-200シリーズ
オンラインストア掲載製品
OECO社製高精度InAsホール素子 BH-200シリーズです。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Email:keisoku[at]toyo.co.jp
特長
BH-200 汎用トランスバース型
BH-202 小型アキシャル型
BH-203 汎用アキシャル型

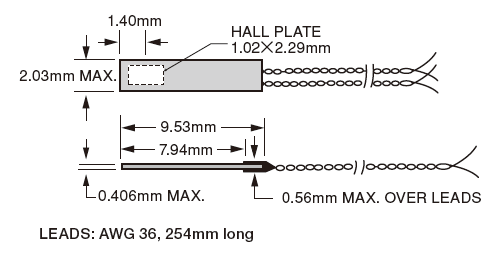

BH-205 小型トランスバース型
BH-206 高感度、低価格トランスバース型

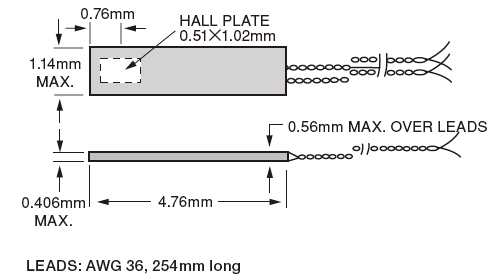

BH-209 超小型トランスバース型
| 単位 | BH- 200 |
BH- 202 |
BH- 203 |
BH- 205 |
BH- 206 |
BH- 209 |
|
|---|---|---|---|---|---|---|---|
| 入力抵抗: Rin（最大） |
Ω | 2.5 | 3 | 3 | 3 | 7 | 2.5 |
| 出力抵抗: Rout（最大） |
Ω | 2 | 3 | 3 | 3 | 5 | 3 |
| 開回路磁気感度: Vhoc(1) |
mV/ kG |
15 | 10 | 10 | 10 | 60 | 6.75 |
| インダクティブヌル 定数: A |
cm 2 |
0.003 | 0.002 | 0.003 | 0.002 | 0.006 | 0.003 |
| 最大残留電圧: Vm@B=0 (2) |
±μ V |
100 | 100 | 100 | 100 | 500 | 100 |
| 最大制御電流 @25℃ |
mA | 250 | 150 | 250 | 200 | 250 | 150 |
| 定格制御電流: Icn |
mA | 150 | 100 | 100 | 125 | 200 | 75 |
| 最大直線性誤差 (0 to 1T) with Rlin |
読み値の ±% |
1 | 1 | 1 | 1 | 2 | 1.5 |
| ホール電圧の 反転誤差 (0 to 1T) |
読み値の ±% |
1 | 1 | 1 | 1 | 1.5 | 1 |
| ホール電圧(Vh)の 温度係数 (-20 to +80℃) (2)* |
%/℃ | -0.08 | -0.08 | -0.08 | -0.08 | -0.25 | -0.08 |
| 抵抗の温度係数 (-20 to +80℃) (2)* |
%/℃ | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | 0.15 |
| 抵抗性残留電圧 の温度依存性 (-20 to +80℃) (2)* |
±μ V/℃ |
1 | 1 | 1 | 1 | 6 | 0.5 |
| 動作温度範囲 | ℃ | -40℃ to +100℃ |
-40℃ to +100℃ |
-40℃ to +100℃ |
-40℃ to +100℃ |
-40℃ to +100℃ |
-40℃ to +100℃ |
| 保存温度範囲 | ℃ | -40℃ to +105℃ |
-40℃ to +105℃ |
-40℃ to +105℃ |
-40℃ to +105℃ |
-40℃ to +105℃ |
-40℃ to +105℃ |
| リード線 （長さ254mm） ：材質 |
AWG 34 |
AWG 36 |
AWG 34 | AWG 36 | AWG 34 |
AWG 36 |
|
| リード線： 色 |
電流 印加 |
+Ic （赤）、 -Ic （黒) |
+Ic （無）、 -Ic （緑) |
+Ic （赤）、 -Ic （黒) |
+Ic （無）、 -Ic （緑) |
+Ic （赤）、 -Ic （黒) |
+Ic （無）、 -Ic （緑) |
| ホール電圧 | +Vh （青）、 -Vh （黄) |
+Vh （赤）、 -Vh （無) |
+Vh （青）、 -Vh （黄) |
+Vh （赤）、 -Vh （無) |
+Vh （青）、 -Vh （黄) |
+Vh （赤）、 -Vh （無) |
(1) 定格制御電流（Icn) (2) Ic=100mA *近似値
