Preen, AC Power Corp. (プリーン / 台湾)
ハイパワー・プログラマブル交流電源 AFVシリーズ
台湾Preen社製AFVシリーズは10kVA~最大2000kVA出力対応のハイパワー・プログラマブル交流電源です。
出力電圧0~400Vrms(L-N間)、周波数45-500Hzに対応可能で、産業機器、再エネインバータ、航空防衛搭載機器の電源変動試験に最適な大容量試験用電源です。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email:keisoku[at]toyo.co.jp
特長
- 10kVA~最大2000kVAのハイパワー・プログラマブルAC電源
- 従来の半分以下の低コスト化を実現(当社参考価格比、100kVAモデル)
- 単相出力モデルと三相出力モデル、および容量に応じた豊富なラインナップ(全25種類以上)
- 2レンジの出力電圧:AC 0-300V(L-N)レンジと0-150V(L-N)レンジ
- オプションで0-400V(L-N)の高電圧対応
- 出力周波数:45Hz-65Hz、オプションで最大500Hzまで対応

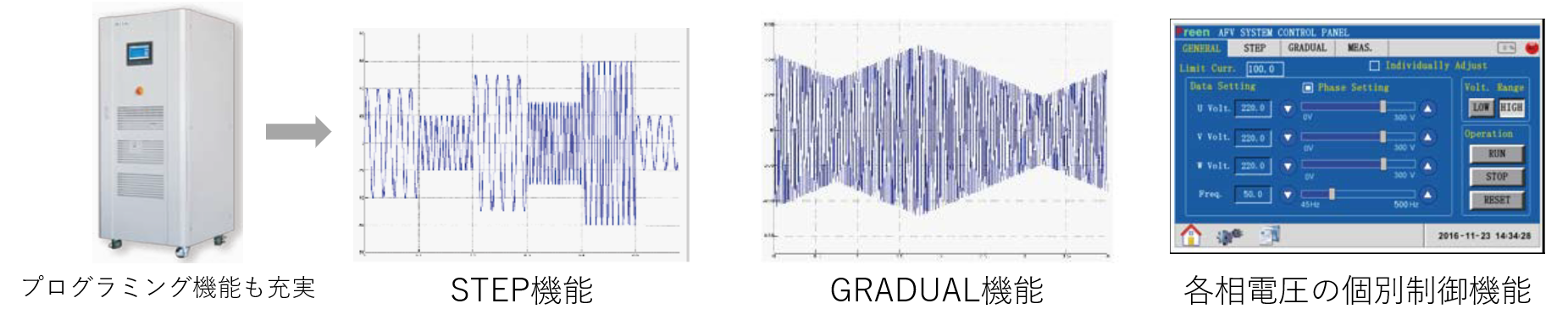

- STEP機能・GRADUAL機能などのプログラミング機能搭載
- 各相電圧の個別制御機能(三相モデル、オプション)
- 7インチタッチスクリーンによる簡単操作
- RS-485外部制御インターフェース標準装備
RS-232, LAN, GPIBオプション対応

ラインナップ
大容量三相出力 AFV-33000シリーズ
モデル | AFV-33010 | AFV-33015 | AFV-33030 | AFV-33045 | AFV-33060 | AFV-33080 | AFV-33100 | AFV-33120 | AFV-33160 | ||
---|---|---|---|---|---|---|---|---|---|---|---|
電力 | 10kVA | 15kVA | 30kVA | 45kVA | 60kVA | 80kVA | 100kVA | 120kVA | 160kVA | ||
出力 | 相数 | 三相(4W + G) | |||||||||
電圧 | Low | 0 - 150V(L-N) | |||||||||
High | 0 - 300V(L-N) | ||||||||||
周波数範囲 | 45Hz - 65Hz(オプション 45Hz - 500Hz) | ||||||||||
周波数レギュレーション | ≦0.01% | ||||||||||
最大電流 | High | 13.9A | 20.8A | 41.7A | 62.5A | 83.3A | 111.1A | 138.9A | 166.7A | 222.2A | |
Low | 27.8A | 41.7A | 83.3A | 125A | 166.7A | 222.2A | 277.8A | 333.3A | 444.4A | ||
概観、サイズ(W×D×H) | ② | ③ | ④ | ⑤ | |||||||
重量 | 300kg | 310kg | 410kg | 580kg | 670kg | 890kg | 960kg | 1170kg | 1400kg |
モデル | AFV-33240 | AFV-33300 | AFV-33400 | AFV-33500 | AFV-33640 | AFV-33800 | AFV-331000 | AFV-331200 | AFV-331600 | ||
---|---|---|---|---|---|---|---|---|---|---|---|
電力 | 240kVA | 300kVA | 400kVA | 500kVA | 640kVA | 800kVA | 1000kVA | 1200kVA | 1600kVA | ||
出力 | 相数 | 三相(4W + G) | |||||||||
電圧 | Low | 0 - 150V(L-N) | |||||||||
High | 0 - 300V(L-N) | ||||||||||
周波数範囲 | 45Hz - 65Hz(オプション 45Hz - 500Hz) | ||||||||||
周波数レギュレーション | ≦0.01% | ||||||||||
最大電流 | High | 333.3A | 416.7A | 555.6A | 694.4A | 888.9A | 1111.1A | 1388.9A | 1666.7A | 2222.2A | |
Low | 666.7A | 833.3A | 1111.1A | 1388.9A | 1777.8A | 2222.2A | 2777.8A | 3333.3A | 4444.4A | ||
概観、サイズ(W×D×H) | ⑥ | ⑦ | ⑧ | ⑨ | |||||||
重量 *1 | 2220kg | 2465kg | 3335kg | ― | ― | ― | ― | ― | ― |
*1 : 500kVA以上につきましては別途お問い合わせください。
大容量単相出力 AFV-31000シリーズ
モデル | AFV-31010 | AFV-31015 | AFV-31030 | AFV-31045 | AFV-31060 | AFV-31080 | AFV-31100 | AFV-31120 | ||
---|---|---|---|---|---|---|---|---|---|---|
電力 | 10kVA | 15kVA | 30kVA | 45kVA | 60kVA | 80kVA | 100kVA | 120kVA | ||
出力 | 相数 | 単相(2W + G) | ||||||||
電圧 | Low | 0 - 150Vrms | ||||||||
High | 0 - 300Vrms | |||||||||
周波数範囲 | 45Hz - 65Hz(オプション 45Hz - 500Hz) | |||||||||
周波数レギュレーション | ≦0.01% | |||||||||
最大電流 | High | 41.7A | 62.5A | 125A | 187.5A | 250A | 333.3A | 416.7A | 500A | |
Low | 83.3A | 125A | 250A | 375A | 500A | 666.7A | 833.3A | 1000A | ||
概観、サイズ(W×D×H) | ① | ② | ③ | ④ | ⑤ | |||||
重量 | 240kg | 290kg | 360kg | 580kg | 670kg | 830kg | 935kg | 1092kg |

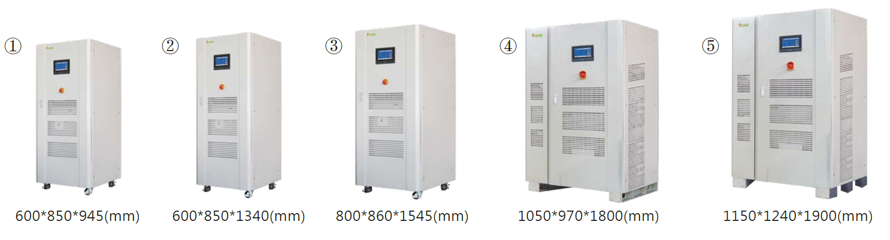

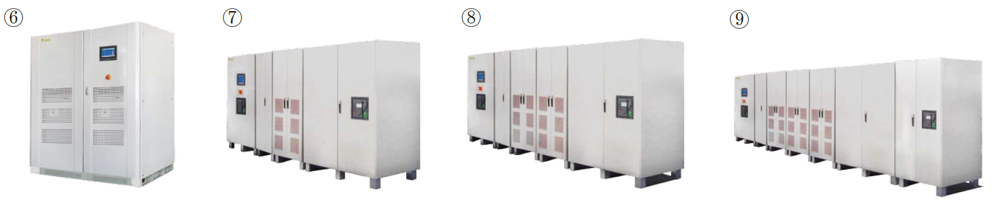

AFVシリーズ 概観、サイズ(W x D x H)


仕様
入力仕様 | |||||||||
---|---|---|---|---|---|---|---|---|---|
相数 | 三相(4W + G) | ||||||||
電圧 (L-N/L-L) *1 | 115V/200V, 120V/208V, 220V/380V, 230V/400V, 240V/415V, or 277V/480V ±15% | ||||||||
周波数 | 47 - 63Hz | ||||||||
力率 | 0.9 (単相/三相 60kVA以下のモデル) | 0.85 (単相/三相 80kVA以上のモデル) | |||||||
出力仕様 | |||||||||
ラインレギュレーション | <1% | ||||||||
ロードレギュレーション | ±1%(抵抗負荷) | ||||||||
THD | ≦2% (抵抗負荷) | ||||||||
効率 | 90%以上 (単相/三相60kVA以下のモデル) |
85%以上 (単相/三相80kVA以上のモデル) |
|||||||
レスポンスタイム | <2ms | ||||||||
クレストファクター | 3:1 | ||||||||
保護機能 | OVP, UVP, OCP, OPP, OTPおよびショート回路保護 | ||||||||
測定仕様 | |||||||||
電圧 | 分解能:0.1V 確度:0.5% F.S. + 4counts | ||||||||
電流 | 分解能:0.1A 確度:0.5% F.S + 4counts | ||||||||
周波数 | 分解能:0.1Hz 確度:0.5% F.S + 4 counts | ||||||||
一般仕様 | |||||||||
動作温度 | 0℃ - 45℃ | ||||||||
湿度 | 0 - 90% 結露なきこと | ||||||||
高度 | <1500m | ||||||||
外部制御インターフェース | |||||||||
標準:RS-485 オプション:RS-232/GPIB/LAN |
*1:その他の入力電圧をご要望の方は別途お問い合わせください。
オプション
AFVシリーズ追加オプション
型番 | 説明 | ||||||
---|---|---|---|---|---|---|---|
AFV-GPIB | GPIB インターフェースオプション | ||||||
AFV-REM | リモートセンスオプション | ||||||
AFV-LAN | LAN インターフェースオプション | ||||||
AFV-INP-200V | 入力:3相3線200VAC±10% 対応オプション (60kVA以下のモデルが対象) |
||||||
AFV-3PH-INDEP | 各相電圧個別制御オプション(三相モデル) | ||||||
AFV-OUT-400V | 0-400V(L-N) 高電圧出力オプション | ||||||
AFV-WR-FRQ | 45Hz-500Hz 広周波数出力オプション | ||||||
AFV-400HZ | 400Hz 固定出力オプション |
