Preen, AC Power Corp. （プリーン / 台湾）
高コストパフォーマンス・プログラマブル交流/直流電源 AFV-Pシリーズ
AFV-PシリーズはAC/DC出力が可能なプログラマブル電源です。電圧/周波数を変動させた電源環境試験機能に加え、シーケンス動作機能を具備。最大4.5倍のピーク電流に対応した突入電流試験にも対応。
相 数：単相
容 量：600VA～5kVA
電 圧：0～310Vrms(L-N)
電 流：～40A
周波数：DC, 40Hz～500Hz (*Option, 15-1,000Hz)
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email:keisoku[at]toyo.co.jp
特長

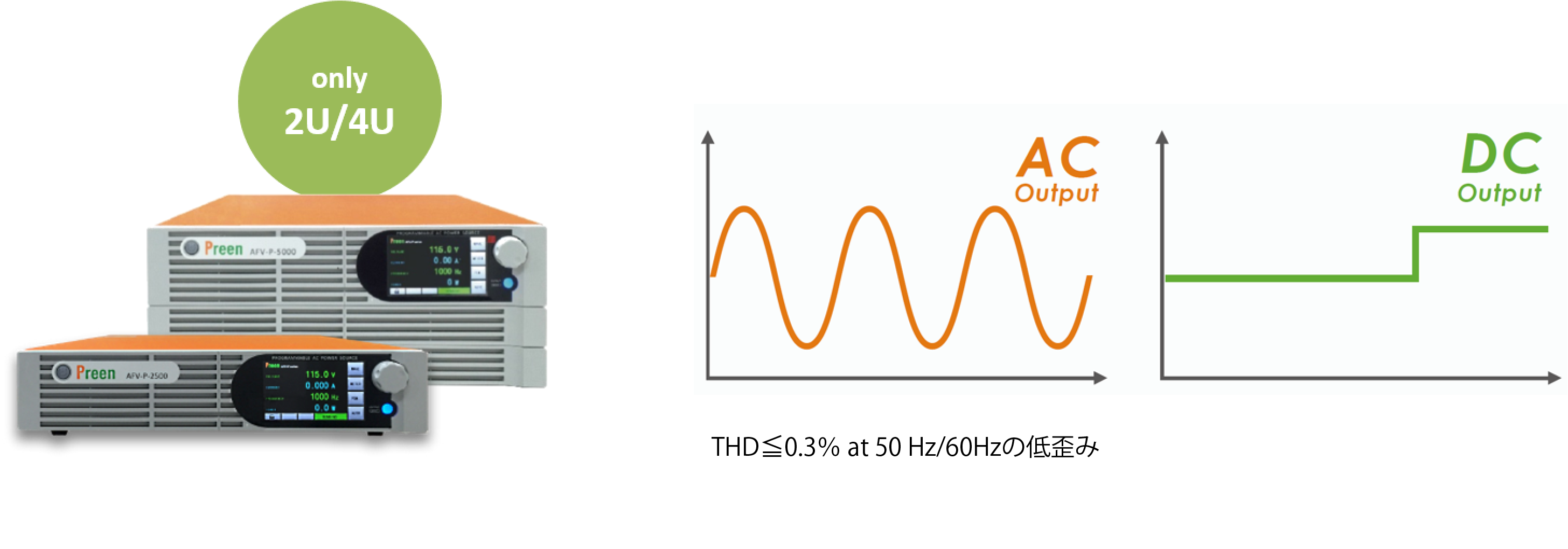

- 2Uシャーシで最大2.5kVA（600VA/1250VA/2500VAの3モデル）、4Uシャーシで5kVAの出力
- 出力電圧：AC 0-310V、DC 0-410V
- 出力周波数：15-1000Hz
- 低歪み（THD≦0.3-0.8%）
- 直観的なタッチスクリーンと制御ソフトウェア
- ステップ、ランプなどのシーケンス機能搭載
- サージ、サグ、スパイク、ドロップアウトなど突入電流試験にも対応したシミュレーションが可能
- 最大4.5倍のピーク電流に対応した突入電流試験にも対応
- リモートインターフェース：USB/RS232/RS485/Ethernet (標準) GPIB/アナログコントロール（オプション）

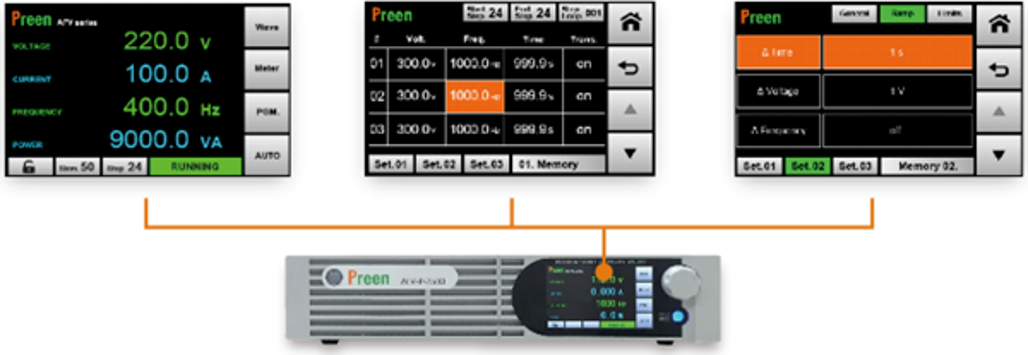

直感的なタッチスリーン
直感的なタッチスクリーンで、電圧／電流／周波数の設定だけでなく、複雑なシーケンス動作も簡単に設定が可能です。また、微調整は回転ノブで快適に操作が行えます。
プログラマブルシミュレーション：ステップ＆ランプ

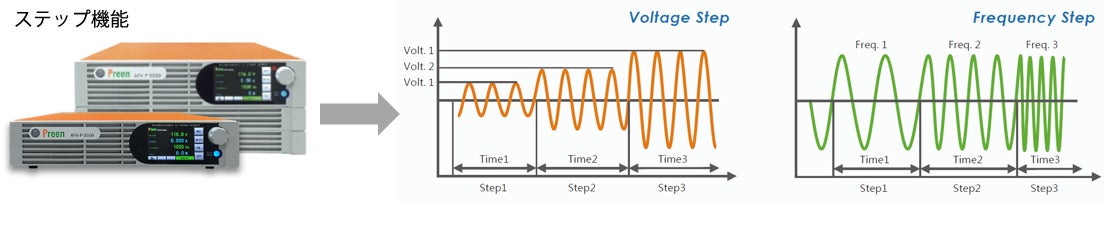

ステップ機能では、50のメモリセットに最大1200ステップまで定義でき、複雑なシーケンスを作成できます。電圧、周波数、時間をステップごとに独立して設定できます。また、ステップループの開始と終了番号を設定し、周期的に実行することもできます。

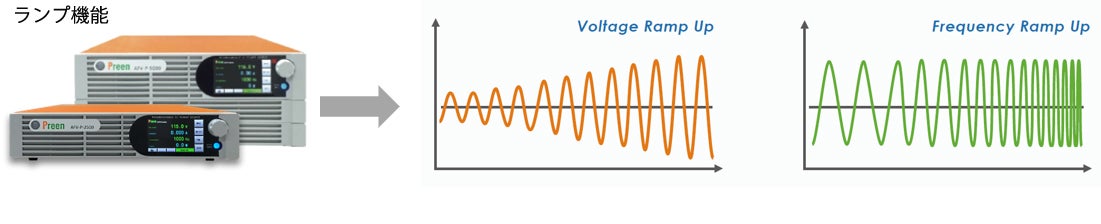

ランプ機能では、ランプ時間・電圧・周波数を各ユニットごとに設定できます。各ステップに対して、電圧と周波数のスルーレートを設定して出力できます。加えて、この機能を利用して誘導性負荷に対するインラッシュ電流を抑えることができ、最適なAC電源を選択できます。
リモートインターフェース＆制御ソフトウェア
標準インターフェース：USB / RS232 / RS485 / EthernetオプションでGPIB / Analog Controlに対応。
コントロールソフトウェアを標準添付。
プログラミングを行うことなく、複雑な操作が可能です。
プログラマブルシミュレーション：トランジェント機能
トランジェント機能では、ユーザー定義の場所に電圧ドロップ/上昇の外乱を加えることができ、より詳細に出力波形を制御できます。この機能を使用すれば、サージ、サグ、スパイク、ドロップアウトなどの電流ラインの外乱をシミュレーションすることが可能です。また、様々なコンプライアンステストのプレ試験にも便利です。
サージ、サグ、ドロップアウト、スパイクなどの電力ラインの障害をシミュレートするために、応答時間は重要な要素です。AFV-Pシリーズは、300μs未満の高速応答のAC電源です。
開始/終了アングルの設定と、高突入電流のEUTへの試験
AFV-Pシリーズは、最大でRMS電流の4.5倍のピーク電流を供給することができます。また、ユーザーが設定した開始／終了確度で出力することができます。突入電流が大きいスイッチング電源などの試験に適しています。
仕様
入力
| モデル | AFV-P-600 | AFV-P-1250 | AFV-P-2500 | AFV-P-5000 |
|---|---|---|---|---|
| 相数 | 単相 | |||
| 電圧 | 98-132VAC / 196-264VAC | 196-264VAC / 175-235VAC | ||
| 周波数 | 47Hz-63Hz | |||
| 最大電流 | 10A | 20A | 20A | 40A |
AC出力
| モデル | AFV-P-600 | AFV-P-1250 | AFV-P-2500 | AFV-P-5000 | |
|---|---|---|---|---|---|
| 電力 | VA | 600VA | 1250VA | 2500VA | 5000VA |
| W | 500W | 1000W | 2000W | 4000W | |
| 相数 | 単相（2Wire + G） | ||||
| 電圧範囲 | 0-155Vrms / 0-310Vrms, user selectable | ||||
| 電圧分解能 | 0.1Vrms | ||||
| 周波数 | Aモデル：15-1000Hz / Bモデル：40-500Hz | ||||
| 周波数分解能 | ≦100Hz：0.1Hz / ＞100Hz：1Hz | ||||
| 最大電流（RMS） | 5A / 2.5A | 10A / 5A | 20A / 10A | 40A / 20A | |
| 最大電流（ピーク） | 15A / 7.5A | 30A / 15A | 60A / 30A | 120A / 60A | |
| THD | 40-100Hz：≦0.3% / 101Hz-500Hz：≦0.5% / 501Hz-1000Hz：≦0.8% (Resistive Load) |
||||
| ラインレギュレーション | ±0.1V | ||||
| ロードレギュレーション | ≦0.07% F.S. (Resistive Load) | ||||
| レスポンスタイム | ≦300μs | ||||
| クレストファクタ | ≧3 | ||||
DC出力
| モデル | AFV-P-600 | AFV-P-1250 | AFV-P-2500 | AFV-P-5000 |
|---|---|---|---|---|
| 電力 | 300W | 600W | 1250W | 2500W |
| 電圧範囲 | 0-210V / 0-420V | |||
| 最大電流 | 2.5A / 1.25A | 5A / 2.5A | 10A / 5A | 20A / 10A |
| リップル＆ノイズ（RMS） | ≦0.15% | ≦0.24% | ||
計測仕様
| モデル | AFV-P-600 | AFV-P-1250 | AFV-P-2500 | AFV-P-5000 |
|---|---|---|---|---|
| 電圧範囲 | 0-420Vrms | |||
| 電圧確度 | ±(0.2% of reading + 5 counts) | |||
| 電圧分解能 | 0.1V | |||
| 周波数範囲 | 15-1000Hz | |||
| 周波数確度 | 40-500Hz：±0.1Hz / 501-1000Hz：±0.2Hz | |||
| 周波数分解能 | 0.1Hz | |||
| 電流範囲 | Hi:1-12A / Lo:0.005-1.2A | Hi:2-24A / Lo:0.005-2.4A | Hi:0.05A-48.00A | |
| 電流確度 | 40-500Hz：±(1% of reading +5 counts) / 501-1000Hz：±(1% of reading + 10 counts) *1 |
|||
| 電流分解能 | Hi:0.01A / Lo:0.001A | Hi:0.01A | ||
| ピーク電流範囲 | 0-45A | 0-90A | 0-180A | |
| ピーク電流確度 | 40-500Hz：±(1% of reading + 5 counts) / 501-1000Hz：±(1% of reading +10 counts) |
±(1% F.S. +5 counts) | ||
| ピーク電流分解能 | 0.1A | |||
| 電力範囲 | Hi:100-1200W / Lo:0-120W | Hi:200-2400W / Lo:0-240W | Hi:0-4800W | |
| 電力確度 | 40-500Hz：±(2% of reading +10 counts) / 501-1000Hz：±(2% of reading + 15 counts) |
|||
| 電力分解能 | Hi:1W / Lo:0.1W | Hi:1W | ||
一般仕様
| モデル | AFV-P-600 | AFV-P-1250 | AFV-P-2500 | AFV-P-5000 |
|---|---|---|---|---|
| 効率 | ≧77% at max. power | ≧80% at max. power | ||
| 保護 | OVP, OCP, LVP, OPP, OTP, RCP, Fan Fail | |||
| リモートインターフェース | 標準：RS232 / RS485 / Ethernet / USB /PLCRemote In & Out オプション：GPIB / Analog Control |
|||
| 過電流フォールドバック | Output Current maintains constant based on the load while output voltage varies | |||
| 出力同期信号 | ON、電圧or周波数変化のイベント（出力信号：5V BNC） | |||
| メモリー | 50メモリー ＆ 1200ステップ （24ステップ/メモリー） | |||
| 動作温度 | 0℃ - 40℃ | |||
| 重量 | 約16kg | 約20kg | 約31.3kg | 約61.5kg |
ラインナップ
Ａモデル（AC出力 周波数： 15～1000Hz）
| 型番 | 品名 | サイズ |
|---|---|---|
| AFV-P-600A | プログラマブル交流/直流電源 600VA | 2U |
| AFV-P-1250A | プログラマブル交流/直流電源 1250VA | 2U |
| AFV-P-2500A | プログラマブル交流/直流電源 2500VA | 2U |
| AFV-P-5000A | プログラマブル交流/直流電源 5000VA | 4U |
Ｂモデル（AC出力 周波数： 40～500Hz）
| 型番 | 品名 | サイズ |
|---|---|---|
| AFV-P-600B | プログラマブル交流/直流電源 600VA | 2U |
| AFV-P-1250B | プログラマブル交流/直流電源 1250VA | 2U |
| AFV-P-2500B | プログラマブル交流/直流電源 2500VA | 2U |
| AFV-P-5000B | プログラマブル交流/直流電源 5000VA | 4U |
ハードウェア構成
| 型番 | AFV-P-600 | AFV-P-1250 | AFV-P-2500 | AFV-P-5000 |
|---|---|---|---|---|
| 寸法 | 442(W)x474(D)mm | 442(W) x650(D)mm | 442(W)x665(D)mm | |
| 高さ | 88mm (2U) | 176mm (4U) | ||
| 重量 | 約16kg | 約20kg | 約31.3kg | 約61.5kg |
オプション
| 型番 | 品名 |
|---|---|
| AFV-P-GPIB | GPIB インターフェースオプション |
| AFV-P-ANALOG | アナログインターフェースオプション |
| AFV-P-620-VTU-600 | 0-620V電圧変換ユニット（600VAモデル用） |
| AFV-P-620-VTU-1250 | 0-620V電圧変換ユニット（1250VAモデル用） |
| AFV-P-620-VTU-2500 | 0-620V電圧変換ユニット（2500VAモデル用） |
| AFV-P-620-VTU-5000 | 0-620V電圧変換ユニット（5000VAモデル用） |
