Lake Shore Cryotronics Inc.（レイクショア / USA）
STVP-200非光学（管状）クライオスタット
非光学実験用の管状テールを備えた連続フロークライオスタット。さまざまなサイズが利用可能です。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
標準構成
非光学実験用に設計されたSTVP-200には、次のコンポーネントが含まれています。- 管状の真空シュラウド
- 管状放射線シールド
- ブランクサンプルホルダー
- 温度センサー
- 1.8mの超絶縁寒剤トランスファーライン
- 10ピン(x1)と8ピン(x1)電気フィードスルーを備えたサンプルポジショナー
- コントロールヒーター
- 圧力リリーフバルブ
- システムテスト
代表的なアプリケーション
- 高温超伝導
- 抵抗率
- ホール
- 磁気抵抗
- NMR分光法
| オプション | A | B | C | D | E |
|---|---|---|---|---|---|
| １ | 1 | 3 | 4.25 | 0.75 | 0.56 |
| ２ | 1.5 | 3.5 | 4.75 | 1.25 | 1 |
| 3 | 2 | 4 | 5.25 | 1.75 | 1.5 |
仕様
| 温度範囲 | 1.5 to 325 K (以外の温度で使用する場合は確認が必要です)<2 to 300 K |
|---|---|
| 初期冷却時間 | 15 min (STVP series: 100 - 400) |
| 公称温度安定性 （コントローラー付き） |
50 mK or less |
| 方向 | 垂直方向 <4.5 K |
| システム重量 （トランスファーラインなし） |
おおよそ15 lb (6.8 kg) |
| 冷却時の冷媒消費量 | 15 min (STVP series: 100 - 400) |
| 30 min (STVP-NMR) | |
| 公称冷媒消費率 | 1.3 L/h LHe (5 K) (STVP-100 [1,2,3] and STVP-200 [1,2,3]) |
| 1.4 L/h LHe (5 K) (STVP-NMR) |
注：仕様には光学的または実験的な熱負荷は含まれておらず、垂直方向を想定しています。
注：SuperTran-VPの高温またはLN2の操作については、お問い合わせください。

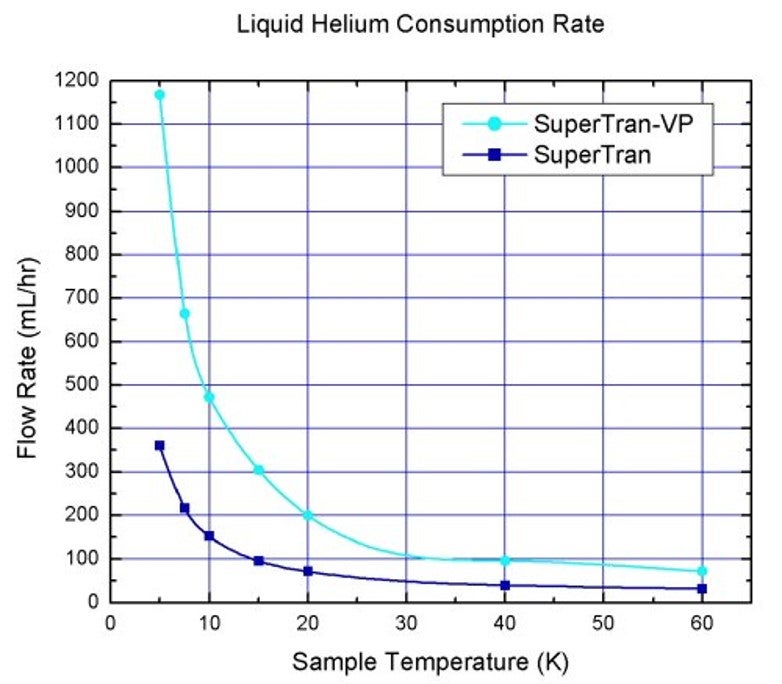

光学SuperTranクライオスタットの典型的な寒剤消費量
オプションの構成
その他の管状構成：
- 高温（500 K）
- コンパクトな真空シュラウド
- エクストラロングテール（STVP-300）
- 大口径サンプルスペース
- カスタマイズされた真空シュラウドの長さ等温ゾーンサンプルチューブ（均一なサンプル温度とLN2による強化された操作を提供します）
磁石で使用するための長方形のテールを備えた特別なSTVP-200
この特別なSTVP-200は、デュアルインラインピン（DIP）ソケットサンプルホルダーを備えた高温システム（475 K）です。 |
 |
 |
