Bio-Logic Sciences Instruments(バイオロジック / フランス)

SP-150 電気化学測定システム(1ch・スタンダードモデル)

SP-150は、標準的な電気化学測定に対応したポテンショ/ガルバノスタットです。回路設計は高確度を重視した設計で、FRA を搭載したモジュールでは、周波数範囲(10μHz ~ 1MHz)でインピーダンス測定ができます。また、電流・電圧ブースターと接続することにより、最大100A出力に拡張することができます。

株式会社東陽テクニカ  理化学計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp

特長

  • 出力:±10V、±800mA
  • インピーダンス測定範囲:10μHz ~1MHz(オプション)
  • 5 端子測定によるアノード・カソードの同時モニタが可能
  • 微小電流測定オプション(最少電流分解能 76fA)
  • ブースターオプション(2A、5A、10A、20A、80A、100A 電流出力)

仕様

シャシー仕様

スロット数 2*
サイズ( H x W x D) 197 x 136 x 377mm
重量 4.5kg
電源 85 ~ 264V, 47 ~ 440Hz, 110VA
PC との接続 Ethernet, USB2.0

*ポテンショ/ガルバノスタットモジュール2枚の同時使用はできません。
  ポテンショ/ガルバノスタットモジュール1枚、もしくはポテンショ/ガルバノスタットモジュール1枚+
  微小電流測定モジュール1枚(計2枚)、のいずれかの構成となります。

ポテンショ/ガルバノスタット仕様

分極制御

セル接続 2, 3, 4, 5 端子( + グラウンド)
出力電圧 ±10V, 20V
制御電圧 ±10V, 20V
出力電流 ± 800mA
出力電圧分解能 300μV(20V レンジ)、 5μV(200mV レンジ)
出力電流分解能 レンジの0.004%, 760pA(10μA レンジ)
出力電圧/ 電流確度 レンジの0.1%

電流測定

電流レンジ 1A ~10μA(6 レンジ)、 Aut o
電流測定分解能 レンジの0.004%, 760pA(10μA レンジ)
電流測定確度 レンジの0.1%
サンプリング速度 200,000 S/sec

電圧測定

電圧レンジ ± 2.5V, ± 5V, ±10V
電圧測定分解能 レンジの0.0015%, 最小75μV
電圧測定確度 レンジの0.1%
サンプリング速度 200,000 S/sec

エレクトロメータ

インプット 3 点電圧同時測定
入力インピーダンス >1TΩ , <20pF 並列
バイアス電流 <5pA

インプット/ アウトプット

2 アナログインプット ±2.5V, ±5V, ±10V( 16bit)
1 アナログアウトプット ±10V (16bi t
1 外部トリガーインプット TTL
1 外部トリガーアウトプット TTL

オプション

インピーダンス(内蔵オプション)

周波数範囲 10μHz~1MHz( 確度 1%, 1°)
振幅 1mVpp ~1Vpp
電流レンジの0.1% ~50%

微小電流測定モジュール(1 スロット使用)

分極制御

出力電流 ±100mA(連続測定)
出力電流分解能 レンジの0.004%, 最小76fA(1nA レンジ)
出力電流確度 0. 1% (下記以外のレンジ)
0. 5% (10nA レンジ)
1%(1nA レンジ)
出力電流 ± 800mA

電流測定

電流レンジ 100mA ~ 1nA
電流測定分解能 レンジの0.004%, 最小76fA(1nA レンジ)
電流測定確度 0. 1% (下記以外のレンジ)
0. 5% (10nA レンジ)
1%(1nA レンジ)

エレクトロメータ

入力インピーダンス >100TΩ , <1pF 並列
バイアス電流 >60fA typical, 最大150fA@25℃
バンド幅 1MHz

外部ブースター仕様

分極制御

  2A/5A (*) 10A/20A (*) 80A/100A (*)
出力電圧 ±10V(±10V から0 ~20V まで可変) ±10V(±10V から0 ~20V まで可変) 80A : ± 3V
100A : 0.6V ~ 5V

測定

  2A/5A (*) 10A/20A (*) 80A/100A (*)
電圧/ 電流測定確度 レンジの0.1% レンジの0.1% レンジの0.1%
電圧ノイズ(0 ~ 100kHz) 0.6mVpp 0.6mVpp 0.6mVpp
0.15mVpp(0 ~ 10kHz)
電流ノイズ(0 ~ 100kHz) 1mApp(2A/4A/5A) 3mApp (10A)
6mApp (20A)
20mApp @ 80A
5mApp(0 ~ 10kHz

エレクトロメータ

  2A/5A (*) 10A/20A (*) 80A/100A (*)
インプット 3 点電圧同時測定 3 点電圧同時測定 3 点電圧同時測定
入力インピーダンス >10GΩ >10GΩ >10GΩ
バンド幅 1MHz 1MHz 1MHz

インプット

  2A/5A (*) 10A/20A (*) 80A/100A (*)
1外部トリガーインプット TTL(OCV モードへの移行) TTL(OCV モードへの移行) TTL(OCV モードへの移行)

インピーダンス

  2A/5A (*) 10A/20A (*) 80A/100A (*)
周波数範囲確度(1%, 1°) 2A : 10μHz ~150kHz
5A : 10μHz ~120kHz
10A : 10μHz ~80kHz
20A : 10μHz ~80kHz
80A : 10μHz ~15kHz
100A : 10μHz ~10kHz
振幅 電圧:0.5mV ~ 0.5V
電流:レンジの0.1% ~ 50%
電圧:0.5mV ~ 0.5V
電流:レンジの0.1% ~ 50%
電圧:0.5mV ~ 0.5V
電流:レンジの0.1% ~ 50%

(*) 電波法について

10kHz/50Wを超えて製品を利用する場合は、高周波利用設備として総務大臣の許可が必要です。
許可申請は、製品の設置場所を管轄する総合通信局におこなってください。

関連法令

  • 電波法第100条 (高周波利用設備)
  • 電波法施行規則第45条 (通信設備以外の許可を要する設備)
  • 無線局免許手続規則第26条 (高周波利用設備の設置許可の申請)
  • 無線設備規則第65条 (通信設備以外の設備の電界強度の許容値)

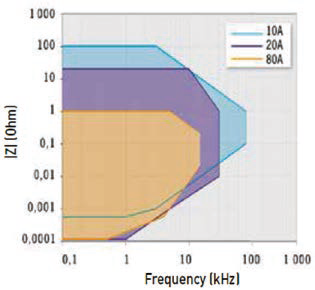

インピーダンス測定確度

技術資料
