SH2-Z型 4端子サンプルホルダ

SH2-Z型 4端子サンプルホルダ
0

SH2-Zは、固体試料の特性評価用の4端子接続のサンプルホルダです。オプションで液体・粉体ホルダや、一定圧力をかけるためのトルクオプションも用意しています。セラミックス、高分子膜や電解質膜のインピーダンス測定や誘電率測定に最適です。


株式会社東陽テクニカ 理化学計測部

特長

簡便で高精度な測定!
サンプルを電極に挟み込むだけで測定可能
ガード電極により測定誤差を低減

低インピーダンスから高インピーダンスのサンプルまで幅広く対応!
4端子測定対応により、低インピーダンスのサンプルにおける測定誤差が低減

固体だけでなく、紛体・液体まで測定可能!!
トルクレンチオプション、液体・紛体用電極、密封電極を使用することで様々なサンプルを測定することが可能。電極に金メッキ(白金メッキオプション可能)を施しているため、強酸系のサンプルでも測定可能


仕様

サンプルホルダー構造   上下電極挟み込み方式
上下電極材質   ベリリウム銅 表面に金メッキ(白金メッキオプション可能)
上電極直径   25mmφ、40mmφより選択
下電極直径   2.5mmφ、10mmφ、20mmφ、30mmφより選択
 誘電率測定用ガード電極の有無を選択
下電極オプション   液体・粉体用電極、密封型電極
電極絶縁材料   PEEK (ポリエーテル・エーテル・ケトン樹脂)
使用温度範囲   -30℃~165℃ (短時間180℃)
温度測定   下電極直下に白金センサー内蔵
抵抗測定範囲   100mΩ~1TΩ (※電極短絡時、<10mΩ)
周波数応答範囲   DC~1MHz
最大使用電圧   <500Vpp
測定機器との接続   4端子、BNC
寸法   60mm(W)x 82mm(D) x 163.5mm(H)
重量   3kg

オプション

液体/紛体測定用ホルダー
液体や粉体サンプルの測定に最適です。

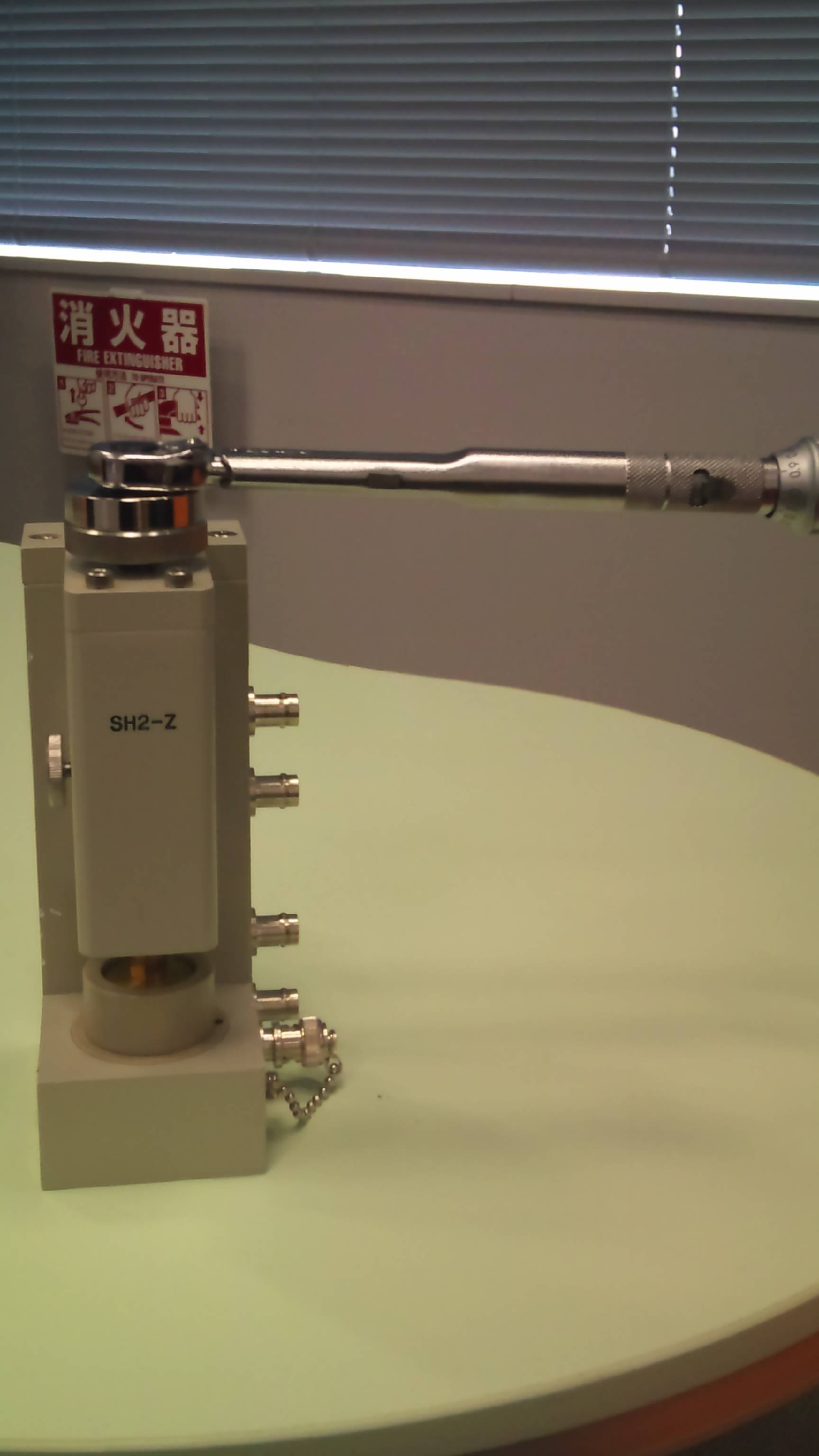

トルクレンチオプション
SH2-Zのトルクレンチオプションは、常に一定のトルク(≒圧力)でサンプルへの押し付けが可能です。また、同時にマイクロメーターとの連動によりサンプル厚みの計測が可能です。これにより、
1.人間の感覚による厚み測定の誤差をなくすこと
2.粉体測定で問題となる粉の充填率によるデータの再現性

の両方を改善する最適なソリューションです。
リチウムイオン電池の正極材料、燃料電池の電解質膜、トナーなどの各種粉体材料、厚みの規定が難しいアプリケーションなどで応用できます。

空気遮断密閉ホルダ
密封型下電極キットは、グローブボックス内にてサンプルをセッティングを行った後に、外部環境に取り出すことの出来る電極キットです。この電極キットを使用することで、空気に触れてはいけないサンプルの測定を大気中で行うことが可能になります。
密封性が高く、揮発性の高いサンプルや大気・水分に触れてはいけない非水系のサンプル測定に適しています。
