1軸ガウスメータ 8010型 / 3軸ハイエンドガウスメータ 8030型
8030型：3軸・3chガウスメータ
8010型：1軸ガウスメータ
基本確度:0.05%、Hall効果による磁場計測の最高峰ガウスメータ/テスラメータです。高分解能:5.5桁、測定レンジ:3mT～30T、低磁界マグナプローブにより更に100倍の高分解能で測定が可能です。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- 30μT～30T の7レンジ
- AC磁場とAC周波数測定（周波数レンジ：～50kHz）
- テスラ、A/m表示
- 温度測定、温度補償磁場測定
- ピークキャプチャ機能
- リラティブモード
- オートゼロ、オートキャリブレーション
- 大きなEL ディスプレイ（27パラメータ表示）
- イーサネット、RS-232標準装備
- 40種類以上のオプションプローブに対応
測定技術の革新
8010型:1chテスラ/ ガウスメータと、8030型:3ch・3軸テスラ/ガウスメータは、磁場測定で定評のあるOECO（旧F.W.BELL）の製品です。ホール効果型テスラ/ガウスメータの最高峰モデルで磁場測定の技術がまた一歩革新されました。
27 パラメータの測定
8030型は測定を行うと同時に、各チャンネル毎の7つの異なる測定パラメータも測定します。磁束密度、周波数、温度、最大値/最小値、プラス/マイナスピーク値などです。3軸測定の際に必要とされるベクトル和を加えると、合計27パラメータをひとつの画面に表示することができます。
高精度磁場測定
F.W.BELL の製品である8010型と8030型は、基本確度0.05％という高精度で磁場測定ができます。OECO（旧F.W.BELL）にしかできないダイナミック・プローブ補正測定技術により、8010型と8030型の測定能力は、世界で最も万能な磁場測定ツールになりました。
周波数、その他多彩な測定ファンクション
高分解能、高確度そして高速で大きなディスプレイが最大の特長です。8010型と8030型は「周波数測定」をはじめとした、以下のような機能を持っています。50kHzの周波数応答、温度測定、温度補正磁場測定、オートゼロ、オートレンジ、ピークや最大/最小値のホールド機能、各チャンネルとベクトル和と角度の外部出力機能：これはコレクト・アナログ出力とアンコレクティッド・アナログ出力により出力できます。もちろん、イーサネットとRS232ポートも備えています。
3軸測定
3軸プローブは、環境の漏れ磁場など方向が不明な磁気量を測定したり、地磁気をモニターするときに便利です。低磁界用マグナプローブを使用すれば 0.1nTの最小分解能を実現します。半導体製造装置、電子顕微鏡、MRI、高圧送電線下の磁場測定。スピーカー・マグネット、TVなどの民生品電子機器。複写機、コンピュータなどのOA機器。磁場測定はさまざまなアプリケーション、製品に対応できます。
AC波形表示機能
8000シリーズ ガウスメータは世界で初めて、オシロスコープや他のデータロガーを使用せずに、AC磁場波形を表示する機能を搭載しました。
本機能は、オシロスコープと操作方法が非常に似ており 簡単に設定と測定が行えます。
ユーザーは、時間軸と縦軸測定スケールを調整し、トリガーモードを選択して、トリガーレベルとスロープを設定することができます。
仕様
| 表示とデジタル出力 （再遅時） |
コレクト・アナログ出力と デジタル出力（最速時） |
アンコレクテッド・ アナログ出力 |
|
|---|---|---|---|
| DC確度 | ±（読み値の0.05％＋レンジの0.01％） | 3Vor10V レンジの±0.15％ | 3Vレンジ： 読み値の0.25％±40mV 10Vレンジ： 読み値の0.25％±120mV |
| AC確度（DCモード時） | N/A | レンジの2％ （DC～100Hz） |
レンジの2％ （DC～100Hz） |
| AC確度（ACモード時） | 読み値の2.0％±レンジの0.15％ （20Hz～50kHz） |
3Vor10V レンジの2％ （AC 20～500Hz） （ACrms 20～50kHz） |
図1を参照 |
| ACピーク確度 | 読み値の5.00％ | N/A | N/A |

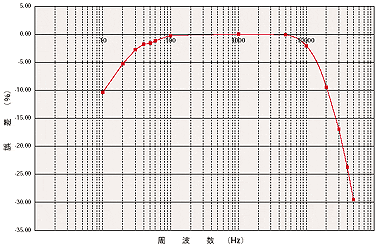

図1 アンコレクティッド・アナログ出力の周波応答
測定レンジ：
| レンジ | マグナ型プローブ | 標準プローブ | 高磁界プローブ |
|---|---|---|---|
| 30.0000μT | ○ | ||
| 300.000μT | ○ | ||
| 3.00000mT | ○ | ||
| 30.0000mT | ○ | ○ | |
| 300.000mT | ○ | ○ | |
| 3.00000T | ○ | ○ | |
| 30.0000T | ○ |
フルスケールと分解能：
| マグナ型プローブ | 標準プローブ | 高磁界プローブ | |
|---|---|---|---|
| 最大磁場 | 200μT | 3T | .30T |
| 分解能 | 0.1nT | 10nT | 100nT |
- Max／Min ホールド掃引時間：
- DCモード：200ms
ACモード：200ms
- プラス／マイナスピークの掃引時間：
- DCモード：2ms
ACモード：200 μs
- 温度係数：
- 読み値の0.02％±1カウント/℃
- 読み取り速度：
- 表示：5 回/s
イーサネット：100 回/s
RS232：100 回/s
- 温度範囲：
- 操作：0～70℃
保存：-20 ～ 60℃
- 湿度範囲：
- 0 ～ 35℃ 80％RH
- コレクト･アナログ出力のノイズ：
- すべてのレンジにおいて2mVrms（35mVp-p）
（500Hzフィルタ使用で3V出力の時）
- アンコレクティッド・アナログ出力のノイズ
- 30mT、300mT、3T レンジ：50μVrms（10mVp-p）
3mT レンジ：2mVrms（20mVp-p）
- アナログ出力の出力インピーダンス：
- ＜ 100 Ω
- アナログ出力のコネクタ：
- 標準BNC コネクタ
- アナログ出力のスケール：
-
- DCモード：
- 3V、10Vを選択可
±0.1V ～±9.9Vまで調節可
（0.1Vステップ）
- ACモード：
- 3Vrms、10Vrmsを選択可
±0.1Vrms ～±9.9Vrmsまで調節可
（0.1Vステップ）
- フロントパネルディスプレイ：
- 1/4VGA、320x240ピクセル、4階調ELディスプレイ
大きさ：119mmx89mm
- インターフェース
-
- RS232：
- 標準9 ピンD 型コネクタ
- ボーレート：
- 110、150、300、600、1200、2400、4800、9600、19200、38400 ビット/s
- プロトコル：
- IEEE-1987.2 とSCPI-1999
- 電源：
-
- 電圧：
- 100/120V
- 周波数：
- 50、60Hz
- 電流：
- 1.0A（最大）
- 寸法：
- 292（W）x 132（H）x 368（D）mm
- 重量：
- 5.3kg（Net）、8.1kg（Shipping）
- ウォームアップ時間：
- 60 分
対応プローブ
8000シリーズ用 トランスバースプローブ
| 型名 | A ± 1.6 (mm) |
B (mm) |
C (mm) |
D (mm) |
軸材料 | 直線性 (読み取りの) |
周波数 応答 |
感度 | アクティブ エリア ± 0.051(mm) |
動作 温度 範囲 |
非温度補償時の 温度安定度 ( 最大値 ) |
温度補償 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ゼロ (/℃ ) |
校正 (/℃ ) |
||||||||||||
| HTF81-0604-10 | 101.6 | 4.572 ± 0.076 |
1.524 ＋ 0.000 － 0.102 |
3.810 ± 0.508 |
アルミニウム | 0.25％ to 3T | DC-20kHz | 1X | 1.778DIA. | 0℃ to ＋ 75℃ |
± 9 μT | -0.04% | × |
| HTF81-0604-10-T | ○ (※) |
||||||||||||
| HTF81-0608-10 | 203.2 | × | |||||||||||
| HTF81-0608-10-T | ○ (※) |
||||||||||||
| HTM81-0608-10 | 0.15% to 3T | DC-400Hz | 10X | 1.016 | ± 13 μ T | ± 0.005% | × | ||||||
| HTM81-0608-10-T | ○ (※) |
||||||||||||
| STF81-0404-10 | 101.6 | 3.962 ± 0.102 |
1.067 ± 0.102 |
ポリプロピ レン | 0.25% to 3T | DC-20kHz | 1X | 1.778DIA. | ± 9 μT | -0.04% | × | ||
| STF81-0404-10-T | ○ (※) |
||||||||||||
| STF81-0402-10 | 50.8 | × | |||||||||||
| STF81-0402-10-T | ○ (※) |
||||||||||||
| STF81-0402-30-T | |||||||||||||
| STM81-0402-10 | 0.15% to 3T | DC-400Hz | 10X | 1.016DIA. | ± 13 μ T | ± 0.005% | × | ||||||
| STM81-0402-10-T | ○ (※) |
||||||||||||
| STM81-0404-10 | 101.6 | × | |||||||||||
| STM81-0404-10-T | ○ (※) |
||||||||||||
| HTR81-0608-10 | 203.2 | 4.572 ± 0.076 |
1.524 ＋ 0.000 － 0.102 |
アルミニウム | × | ||||||||
| CTP81-3260-10 | 1524 | 7.925 ± 0.127 ( 直径 ) |
N/A | 8.128 ± 1.6 |
ステンレス スチール | 1.0% to 3T 2.0% to 10T |
DC | 10X | 1.016DIA. | -269℃ to ＋ 75℃ |
± 13 μ T | ± 0.010% | × |
8000シリーズ用 アキシャルプローブ
| 型 名 | A ± 1.6 (mm) |
B (mm) |
C (mm) |
軸材料 | 直線性 (読み取りの) |
周波数 応答 |
感 度 | アクティブ エリア (mm) |
動作 温度 範囲 |
非温度補償の 温度安定度 ( 最大値 ) |
温度 補償 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ゼロ (/℃ ) |
校正 (/℃ ) |
|||||||||||
| HAF81-2504-10 | 101.6 | 6.35 ± 0.127 |
0.381 ± 0.102 |
アルミニウム | 0.25% to 3T |
DC-20kHz | 1X | 0.762 DIA. ± 0.025 |
0℃ to ＋ 75℃ |
± 9 μT | -0.040% | × |
| HAF81-2504-10-T | ○ （※） |
|||||||||||
| HAF81-2508-10 | 203.2 | × | ||||||||||
| HAF81-2508-10-T | ○ （※） |
|||||||||||
| HAM81-2504-10 | 101.6 | 0.15% to 3T |
DC-400Hz | 10X | ± 13 μ T | ± 0.005% | × | |||||
| HAM81-2504-10-T | ○ （※） |
|||||||||||
| HAM81-2508-10 | 203.2 | × | ||||||||||
| HAM81- 2508-10-T |
○ （※） |
|||||||||||
| SAF81-1904-10 | 101.6 | 4.75 ＋ 0.051 － 0.178 |
0.25% to 3T |
DC-20kHz | 1X | ± 9 μT | -0.040% | × | ||||
| SAF81-1904-10-T | ○ （※） |
|||||||||||
| SAF81-1908-10 | 203.2 | × | ||||||||||
| SAF81-1908-10-T | ○ （※） |
|||||||||||
| SAF81-1902-10-T | 50.8 | ○ （※） |
||||||||||
| SAM81-1904-10 | 101.6 | 0.15% to 3T |
DC-400Hz | 10X | ± 13 μ T | ± 0.005% | × | |||||
| SAM81-1904-10-T | ○ （※） |
|||||||||||
| SAM81-1908-10 | 203.2 | × | ||||||||||
| SAM81-1908-10-T | ○ （※） |
|||||||||||
| HAR81-2508-10 | 6.35 ± 0.127 |
1% to 10T |
× | |||||||||
| SAR81-1908-10 | 4.750 ＋ 0.051 － 0.178 |
|||||||||||
| CAP81-2560-10 | 1524 | 6.35 ± 0.127 |
6.35 ± 1.6 |
ステンレス スチール | DC | 10X | 0.762 DIA. (NOM) | -269℃ to ＋ 75℃ |
± 13 μ T | -0.01% | ||
8000シリーズ用 3軸プローブ
| 型名 | A （mm） |
B （mm） |
軸材料 | 直線性 (読み取りの) |
直線性 (読み取りの) (アンコレクト出力) |
周波 数応答 |
感度 | アクティブ エリア （mm） |
動作 温度 範囲 |
温度安定度 （最大値） |
温度補償 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ゼロ (/℃) |
校正 (/℃) |
|||||||||||
| ZOA83-3208-10 | 203.2 ±3.175 | 7.925 ±0.127 | アルミニウム | 0.25％ to 1T | 1% to 1T | DC- 400Hz |
1X | 1.524 DIA. (NOM) | 0℃ to ＋75℃ | ± 10μT | -0.04％ | × |
| ZOA83-3208-30 | ||||||||||||
| ZOA83-3208-10-T | ±6μT | -0.02% | ○ | |||||||||
| ZOA83-3208-30-T | ||||||||||||
8000シリーズ用 マグナ型プローブ
| 型名 | 軸材料 | 直線性 （読み取りの） |
周波数応答 | 感度 | アクティブ エリア （mm） |
動作温度 範囲 |
温度安定度 （最大） |
温度 補償 |
|
|---|---|---|---|---|---|---|---|---|---|
| ゼロ （/℃） |
校正 （/℃） |
||||||||
| MOX81-2506-10 | LEXAN(白) | 0.5% to 200μT | DC to 400Hz | 0.01X | 1.524 DIA. (NOM) | 0℃ to ＋75℃ | ±7μT (TYP) | -0.04% (TYP) | × |
| MOX81-2506-30 | |||||||||
8000シリーズ用 低磁界用アキシャルプローブ
| 型名 | 直線性(読み取りの) | 周波数応答 | アクティブ エリア（mm） |
動作温度範囲 | 温度安定度(最大値) | |
|---|---|---|---|---|---|---|
| ゼロ（/℃） | 校正（/℃） | |||||
| MOS81-3204-10 | ±0.5% (23℃において) |
DC to 750Hz | 15.5 | 0℃ to ＋75℃ | ±50nT | -0.05% |
| MOS81-3204-30 | ||||||
