ハイエンド 3軸ガウスメータ 7030型/1軸ガウスメータ 7010型
この製品は製造終了しました。
一部対応プローブは購入可能ですが
製造を終了している製品も含まれているので、
詳細につきましてはお問合せ下さい。
・後継モデル 8000シリーズはこちら⇒
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp
特長
この製品は製造終了しました。
一部対応プローブは購入可能ですが
製造を終了している製品も含まれているので、
詳細につきましてはお問合せ下さい。
・後継モデル 8000シリーズはこちら⇒
- 30μT ~ 30Tの7レンジ
- AC磁場とAC周波数測定(周波数レンジ:~ 50kHz)
- テスラ、ガウス、A/m、Oe表示
- 温度測定、温度補償磁場測定
- ピークキャプチャ機能
- リラティブモード
- オートゼロ、オートキャリブレーション
- 大きなEL ディスプレイ(27パラメータ表示)
- IEEE488、RS-232標準装備
- 200種類以上のオプションプローブに対応
- 自動磁場分布測定システム(オプション)
概要
測定技術の革新・・・
7010型1ch テスラ/ ガウスメータと、7030型3ch・3軸テスラ/ガウスメータは、磁場測定で定評のあるF.W.BELL社の製品です。この製品により、ホール効果型テスラ/ ガウスメータの磁場測定の技術が、また一歩革新されました。
27 パラメータの測定・・・
7030 型は測定を行うと同時に、各チャンネル毎の7つの異なる測定パラメータも測定します。磁束密度、周波数、温度、最大値/ 最小値、プラス/ マイナスピーク値などです。3軸測定の際に必要とされるベクトル和を加えると、合計27パラメータをひとつの画面に表示することができます。
大画面EL ディスプレイ・・・
その表示を可能にしたのが、大画面ELディスプレイです。1/4VGAディスプレイは、どんな明るさにおいても見やすく、基本の磁場測定から、3軸測定のような用途にまで対応できるよう、ユーザーが画面表示を設定できます。
高精度磁場測定・・・
F.W.BELL 社の製品である7010型と7030型は、基本確度0.05%という高精度で磁場測定ができます。F.W.BELL 社にしかできないダイナミック・プローブ補正測定技術により、7010型と7030型の測定能力は、世界で最も万能な磁場測定ツールになりました。
周波数測定・・・
高分解能、高確度そして高速で大きなディスプレイが最大の特長です。7010型と7030型は「周波数測定」をはじめとした、以下のような機能を持っています。50kHzの周波数応答、温度測定、温
度 補正磁場測定、オートゼロ、オートレンジ、ピークや最大/ 最小値のホールド機能、各チャンネルとベクトル和と角度の外部出力機能。これは、コレクト・アナログ出力とアンコレクティッド・アナログ出力により出力で きます。もちろん、GPIBとRS232ポートも備えています。
200 種類以上のプローブ・・・
7010型と7030型用のプローブは、128種類あります。プローブ・コンバータを使用すると、一世代前の9900シリーズのプローブとも併用して使えます。この数を加えると、約200種類のプローブに対応します。
3 軸測定・・・
3 軸プローブは、環境の漏れ磁場など、方向が不明な磁気量を測定したり、地磁気をモニターするときに便利です。低磁界用マグナプローブを使用すれば、 0.1nTの最小分解能を実現します。半導体製造装置、電子顕微鏡、MRI、高圧送電線下の磁場測定。スピーカー・マグネット、TVなどの民生品電子機 器。複写機、コンピュータなどのOA機器。磁場測定は、さまざまなアプリケーション、製品に対応できます。
仕様
表示とデジタル出力(再遅時) | コレクト・アナログ出力と デジタル出力(最速時) |
アンコレクテッド・ アナログ出力 |
|
---|---|---|---|
DC確度 | ±(読み値の0.05%+レンジの0.01%) | 3Vor10V レンジの±0.15% | 3Vレンジ: 読み値の0.25%±40mV 10Vレンジ: 読み値の0.25%±120mV |
AC確度 (DCモード時) |
N/A | レンジの2% (DC~100Hz) |
レンジの2% (DC~100Hz) |
AC確度 (ACモード時) |
読み値の2.0%±レンジの0.15% (20Hz~50kHz) |
3Vor10V レンジの2% (AC 20~500Hz) (ACrms 20~50kHz) |
図1を参照 |
ACピーク確度 | 読み値の5.00% | N/A | N/A |

図1 アンコレクティッド・アナログ出力の周波応答
測定レンジ:
レンジ | 低磁界プローブ | 標準プローブ | 高磁界プローブ |
---|---|---|---|
30.0000μT | ○ | ||
300.000μT | ○ | ||
3.00000mT | ○ | ||
30.0000mT | ○ | ○ | |
300.000mT | ○ | ○ | |
3.00000T | .○ | ○ | |
30.0000T | ○ |
フルスケールと分解能:
低磁界プローブ | 標準プローブ | 高磁界プローブ | |
---|---|---|---|
最大磁場 | 200μT | 3T | .30T |
分解能 | 0.1nT | 10nT | 100nT |
- 周波数レンジ:
- DCモード:DC ~ 100Hz
ACモード:20 ~ 50kHz
- Max/Min ホールド掃引時間:
- DCモード:200ms
ACモード:200ms
- プラス/マイナスピークの掃引時間:
- DCモード:2ms
ACモード:200 μs
- 温度係数:
- 読み値の0.02%±1カウント/℃
- 読み取り速度:
- 表示:5 回/s
GPIB:100 回/s
RS232:100 回/s
- 温度範囲:
- 操作:0~50℃
保存:-20 ~ 60℃
- 湿度範囲:
- 0 ~ 35℃ 80%RH
- コレクト・アナログ出力のノイズ:
- すべてのレンジにおいて2mVrms(35mVp-p)
(500Hzフィルタ使用で3V出力の時)
- アンコレクティッド・アナログ出力のノイズ:
- 30mT、300mT、3T レンジ:50μVrms(10mVp-p)
3mT レンジ:2mVrms(20mVp-p)
- アナログ出力の出力インピーダンス:
- < 100 Ω
- アナログ出力のコネクタ:
- 標準BNC コネクタ
- アナログ出力のスケール:
-
- DCモード:
- 3V、10Vを選択可
±0.1V ~±9.9Vまで調節可
(0.1Vステップ)
- ACモード:
- 3Vrms、10Vrmsを選択可
±0.1Vrms ~±9.9Vrmsまで調節可
(0.1Vステップ)
- フロントパネルディスプレイ:
- 1/4VGA、320x240ピクセル、4階調ELディスプレイ
大きさ:119mmx89mm
- インターフェース
-
- RS232:
- 標準9 ピンD 型コネクタ
- ボーレート:
- 110、150、300、600、1200、2400、4800、9600、19200、38400 ビット/s
- IEEE-488:
- 標準24 ピンGPIB コネクタ
- プロトコル:
- IEEE-1987.2 とSCPI-1999
- 電源:
-
- 電圧:
- 100/120V
- 周波数:
- 50、60Hz
- 電流:
- 1.0A(最大)
- 寸法:
- 414(W)x 132(H)x 343(D)mm
- 重量:
- 8.8kg(Net)、11.6kg(Shipping)
- ウォームアップ時間:
- 60 分
対応プローブ
7000シリーズ用トランスバースプローブ

型名 | A (mm) |
B (mm) |
C (mm) |
D (mm) |
軸材料 | 直線性 (読み取りの) |
周波数 応答 |
感度 | アクティブ 領域 (mm) |
動作 温度 範囲 |
温度安定度 (最大) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
ゼロ (/℃) |
校正 (/℃) |
|||||||||||
HTF71-0608-05 | 203.2 ± 1.6 |
4.57 ± 0.076 |
1.52 +0 -0.102 |
3.81 ± 0.508 |
アルミニウム | 0.25% to 3T |
dc-20kHz | 1X | 1.78 dia | 0 ℃ to +75 ℃ |
± 9μT | -0.04% |
HTF71-0608-15 | ||||||||||||
HTF71-0608-30 | ||||||||||||
HTF71-0608-05-T | ||||||||||||
HTF71-0608-15-T | ||||||||||||
HTF71-0608-30-T | ||||||||||||
HTM71-0608-05 | 0.15% to 3T |
dc-400Hz 30KG |
10X | 1.02 dia | ± 13μT | ± 0.005% | ||||||
HTM71-0608-30 | ||||||||||||
HTM71-0608-05-T | ||||||||||||
HTM71-0608-15-T | ||||||||||||
HTM71-0608-30-T | ||||||||||||
STF71-0402-05 | 50.8 ± 1.6 |
3.81 ± 0.102 |
1.02 +0 0.102 |
ガラス樹脂 | 0.25% to 3T |
dc-20kHz | 1X | 1.78 dia | ± 9μT | -0.04% | ||
STF71-0402-30 | ||||||||||||
STF71-0402-05-T | ||||||||||||
STF71-0402-15-T | ||||||||||||
STF71-0402-30-T | ||||||||||||
STF71-0404-05 | 101.6 ± 1.6 |
|||||||||||
STF71-0404-15 | ||||||||||||
STF71-0404-05-T | ||||||||||||
STF71-0404-15-T | ||||||||||||
STM71-0402-05 | 50.8 ± 1.6 |
0.15% to 3T |
dc-400Hz | 10X | 1.02 dia | ± 13μT | ± 0.005% | |||||
STM71-0402-15 | ||||||||||||
STM71-0404-05-T | 101.6 ± 1.6 |
|||||||||||
STM71-0404-15-T |

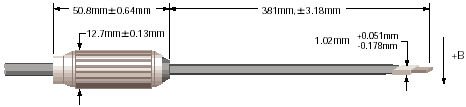

7000シリーズ用アキシャルプローブ

型名 | A (mm) |
H | C (mm) |
D (mm) |
E | F | G | 軸材料 | 直線性 (読み取りの) |
周波数 応答 |
感度 | アクティブ 領域 (mm) |
動作 温度 範囲 |
温度安定度 (最大) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ゼロ (/℃) |
校正 (/℃) |
||||||||||||||
HAF71-2502-05 | 50.8 ± 1.6 |
N /A | 0.38 ± 0.25 |
6.35 ± 0.13 |
N /A | N /A | N /A | アルミニウム | 0.25% to 3T |
dc-20kHz | 1X | 0.76 dia | 0℃ to +75℃ |
± 9μT | -0.04% |
HAF71-2502-05-T | |||||||||||||||
HAF71-2502-15-T | |||||||||||||||
HAF71-2508-05 | 203.2 ± 1.6 |
||||||||||||||
HAF71-2508-15 | |||||||||||||||
HAF71-2508-30 | |||||||||||||||
HAF71-2508-05-T | |||||||||||||||
HAF71-2508-15-T | |||||||||||||||
HAF71-2508-30-T | |||||||||||||||
HAM71-2502-05 | 50.8 ± 1.6 |
0.15% to 3T |
dc-400Hz | 10X | ± 13μT | ± 0.005% | |||||||||
HAM71-2502-15 | |||||||||||||||
HAM71-2508-05-T | 203.2 ± 1.6 |
||||||||||||||
HAM71-2508-15-T | |||||||||||||||
HAM71-2508-30-T | |||||||||||||||
SAF71-1802-05 | 50.8 ± 1.6 |
4.57 +0.051 -0.018 |
0.25% to 3T |
dc-20kHz | 1X | ± 9μT | -0.04% | ||||||||
SAF71-1802-30 | |||||||||||||||
SAF71-1802-05-T | |||||||||||||||
SAF71-1802-15-T | |||||||||||||||
SAF71-1808-05 | 203.2 ± 1.6 |
||||||||||||||
SAF71-1808-15 | |||||||||||||||
SAF71-1808-30 | |||||||||||||||
SAF71-1808-05-T | |||||||||||||||
SAF71-1808-15-T | |||||||||||||||
SAF71-1808-30-T | |||||||||||||||
SAM71-1802-15-T | 50.8 ± 1.6 |
0.15% to 3T |
dc-400Hz | 10X | ± 13μT | ± 0.005% | |||||||||
SAM71-1808-05 | 203.2 ± 1.6 |
||||||||||||||
SAM71-1808-05-T | |||||||||||||||
SAM71-1808-15-T | |||||||||||||||
PAA-71-1908-05 | 4.75 | PHENOLIC | 0.25% to 1T | dc-50kHz | 1X | ± 9μT | -0.04% |

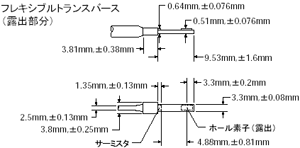

7000シリーズ用 トランスバース型フレキシブルプローブ


型名 | A | H | C | D | E (mm) |
F | G | 軸材料 | 直線性 (読み取りの) |
周波数 応答 |
感度 | アクティブ 領域 (mm) |
動作 温度 範囲 |
温度安定度 (最大) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ゼロ (/℃) |
校正 (/℃) |
||||||||||||||
FTF71-0215-05 | N /A | N /A | N /A | N /A | 9.53 ± 1.6 |
N /A | N /A | フレキシブル | 0.25% to 3T |
dc-20kHz | 1X | 1.78 dia. | 0 ℃ to +75 ℃ |
± 9μT | -0.04% |
FTF71-0215-15 | |||||||||||||||
FTF71-0215-05-T | |||||||||||||||
FTF71-0215-15-T | |||||||||||||||
FTF71-0215-30-T | |||||||||||||||
FTM71-0215-05 | 0.15%to 3T | dc-400Hz | 10X | 1.02 dia. | ± 13μT | ± .005% | |||||||||
FTM71-0215-30 | |||||||||||||||
FTM71-0215-05-T | |||||||||||||||
FTM71-0215-15-T |
7000シリーズ用 アキシャル型フレキシブルプローブ

型名 | A (mm) |
H | C (mm) |
D (mm) |
E | F | G | 軸材料 | 直線性 (読み取りの) |
周波数 応答 |
感度 | アクティブ 領域 (mm) |
動作 温度 範囲 |
温度安定度 (最大) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ゼロ (/℃) |
校正 (/℃) |
||||||||||||||
FAF71-1815-05 | 25.4 ± 0.25 |
N /A | 0.38 ± 0.25 |
4.57 +0.051 -0.102 |
N /A | N /A | N /A | アルミニウム (先端) |
0.25% to 3T |
dc-20kHz | 1X | 0.76 dia | 0 ℃ to +75 ℃ |
± 9μT | -0.04% |
FAF71-1815-15 | |||||||||||||||
FAF71-1815-05-T | |||||||||||||||
FAF71-1815-15-T | |||||||||||||||
FAF71-1815-30-T | |||||||||||||||
FAM71-1815-30 | 0.15% to 3T |
dc-400Hz | 10X | ± 13μT | ± .005% |
7000シリーズ用 3軸プローブ
.gif?v=1441128854)
.gif?v=1441128853)
型名 | A (mm) |
H | C | B (mm) |
E | F | G | 軸材料 | 直線性 (読み取りの) |
周波数応答 | 感度 | アクティブ 領域 (mm) |
動作 温度 範囲 |
温度安定度 (最大) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ゼロ (/℃) |
校正 (/℃) |
||||||||||||||
ZOA73-3208-05 | 203.2 ±3.18 |
N/A | N/A | 7.92 ±0.13 |
N/A | N/A | N/A | アルミニウム | 0.25% to 1T | dc-400Hz | 1X | 1.52 dia.nom. | 0℃ to +75℃ | ±10μT | -0.040% |
ZOA73-3208-15 | |||||||||||||||
ZOA73-3208-30 | |||||||||||||||
ZOA73-3208-05-T | ±6.7μT | -0.0027% | |||||||||||||
ZOA73-3208-15-T | |||||||||||||||
ZOA73-3208-30-T |
7000シリーズ用 マグナ型プローブ

型名 | A (mm) |
H | C (mm) |
D (mm) |
E (mm) |
F | G | 軸材料 | 直線性 (読み取りの) |
周波数 応答 |
感度 | アクティブ 領域 (mm) |
動作 温度 範囲 |
温度安定度 (最大) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ゼロ (/℃) |
校正 (/℃) |
||||||||||||||
MOX71-2506-05 | 228.6 ± 0.76 |
N/A | 6.35 ± 0.25 |
152.4 | 12.2 ± 0.76 |
N/A | N/A | Lexan | 0.5% to 200μT |
dc-400Hz | 0.01X | 152.4 × 6.4 |
0 ℃ to +75 ℃ |
± 7μT | -0.04% |
MOX71-2506-15 | |||||||||||||||
MOX71-2506-30 |
プローブの選択の仕方
F.W.BELL社のプローブは、全部で約200種類以上揃っていますが、その性能と形状は下記のように、英文字と数字で分類されています。詳細な説明は下記のとおりです。磁気の強さや物理的な形状、条件に応じて最適なプローブを選択下さい。
6010型、7000シリーズ用プローブ

5000シリーズ、5100シリーズ、9200型、9900型用プローブ

マグナ型プローブ
マグナ型プローブを使用する際は下記のことに注意してください。
[測定範囲]
マグナ型プローブとテスラ/ガウスメータを接続した時、測定レンジは全て1/100になります。例えば3mTレンジは30μTレンジになります。
[測定できる磁場]
マグナ型に使用されているホール素子のアクティブ領域は、152.4mm×6.4mmです。従ってマグナ型が正確に測定できる磁場は、プローブ全体を取り 囲む範囲で、磁気の強さが均一な場合に限られます。漏れ磁場測定のときは、特に磁気分布に注意をして、マグナ型の仕様を決めてください。
* プローブは、非常に壊れやすく、構造上修理することが困難です。取扱いにはご注意ください。
