ワイドレンジ・プログラマブル直流電子負荷


63200Aシリーズは、非常に広範囲な設定レンジを持った電子負荷で、従来の電子負荷の高電圧モデル・大電流モデルを1台に兼ね備えた電子負荷です。これは、バッテリーや燃料電池、EDLCなどの放電試験に最適な機能です。また63200Aシリーズは、2kW~24kWの大容量で、立ち上がり時間が10usと驚きの速さを実現しました。EV/HEV などの駆動用m-他の突入電流波形を、再現する事が可能です。

株式会社東陽テクニカ 理化学計測部
TEL:03-3245-1103
Email:keisoku[at]toyo.co.jp

sample

特長

ラインナップ:
 ・電力:2kW/3kW/4kW/5kW/6kW/8kW/10kW/12kW/15kW/18kW/20kW/24kW
 ・電圧:150V/600V/1200V
 ・電流は最大モデル:2000A 合計36モデル
高速立ち上がり:
 ・スルーレート:80A/us(63224A-150-600)
 ・電流立上り時間:10us Typical(150V/1200Vモデル)
負荷モード:
 ・CC/CV/CR/CP /CZに加え、CR+CC/CV+CR/CV+CC
負荷モード自動切り替え機能
 ・CC/CR/CV/CP モードが負荷OFF になる事無く、連続して切り替わります。
並列動作:
 ・最大10台まで
外部アナログ制御機能
MPPトラッキング負荷機能
 ・太陽電池の最大電力試験に最適

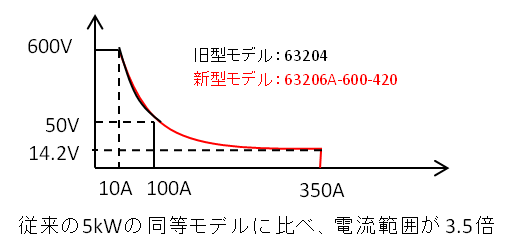

ワイドレンジ


仕様

63200Aシリーズ
型番 63204A-150-400 63205A-150-500 63206A-150-600
電力 4kW 5kW 6kW
電圧 150V
電流 0~40A 0~200A 0~400A 0~50A 0~250A 0~500A 0~60A 0~300A 0~600A
最小
動作電圧
0.18V@40A 0.9V@200A 1.8V@400A 0.15V@50A 0.75V@250A 1.5V@500A 0.18V@60A 0.9V@300A 1.8V@600A
最小
立上時間
10us(Typ.)
設定
電流確度 0.05%+0.05%F.S.
電圧確度 0.025%+0.025%F.S.
電力確度 0.2%+0.2%F.S.
抵抗確度 Vin/Rset(0.2%)+0.2%IF.S.
測定
電流確度 0.04%+0.04%F.S. 0.04%+0.05%F.S.
電圧確度 0.015%+0.015%F.S.
電力確度 0.1%+0.1%F.S.
一般仕様
外寸(HxWxD) 177mm x 428mm x 647mm
重量 31kg 35kg
入力電圧 100~240V, 47Hz~63Hz
消費電力 200VA
型番 63204A-600-280 63205A-600-350 63206A-600-420
電力 4kW 5kW 6kW
電圧 600V
電流 0~28A 0~140A 0~280A 0~35A 0~175A 0~350A 0~42A 0~210A 0~420A
最小
動作電圧
1.4V@28A 7V@140A 14V@280A 1.4V@35A 7V@175A 14V@350A 1.4V@42A 7V@210A 14V@420A
最小
立上時間
10us(Typ.)
設定
電流確度 0.05%+0.05%F.S.
電圧確度 0.025%+0.025%F.S.
電力確度 0.2%+0.2%F.S.
抵抗確度 Vin/Rset(0.2%)+0.2%IF.S.
測定
電流確度 0.04%+0.04%F.S.
電圧確度 0.015%+0.015%F.S.
電力確度 0.1%+0.1%F.S.
一般仕様
外寸(HxWxD) 177mm x 428mm x 647mm
重量 31kg 35kg
入力電圧 100~240V, 47Hz~63Hz
消費電力 200VA
型番 63204A-1200-160 63205A-1200-200 63206A-1200-240
電力 4kW 5kW 6kW
電圧 1200V
電流 0~16A 0~80A 0~160A 0~20A 0~100A 0~200A 0~24A 0~120A 0~240A
最小
動作電圧
2V@16A 10V@80A 20V@160A 2V@20A 10V@100A 20V@200A 2V@24A 10V@120A 20V@240A
最小
立上時間
10us(Typ.)
設定
電流確度 0.05%+0.05%F.S.
電圧確度 0.025%+0.025%F.S.
電力確度 0.2%+0.2%F.S.
抵抗確度 Vin/Rset(0.2%)+0.2%IF.S.
測定
電流確度 0.04%+0.04%F.S. 0.04%+0.05%F.S.
電圧確度 0.015%+0.015%F.S.
電力確度 0.1%+0.1%F.S.
一般仕様
外寸(HxWxD) 177mm x 428mm x 647mm
重量 31kg 35kg
入力電圧 100~240V, 47Hz~63Hz
消費電力 200VA

入力仕様
63200A シリーズ
入力電圧 周波数 消費電力
100~240V 47~63Hz 200VA

一般仕様
63200A シリーズ
電力 寸法(WxDxHmm) 重量
4kW 428x647x176 31kg
5kw 35kg
6kW

※ 上記以外のモデルの仕様については、別途お問い合わせください。

オプション

63200Aシリーズ
A636000 GPIB インタフェース
A636010 LANインターフェース
A632010 63200Aシリーズソフトパネル
B632000~B632004 ラックマウントキット(モデルにより異なります)

ラインナップ

63200Aシリーズ
 型番 容量 最大電圧 最大電流  最小動作電圧 高さ
(ユニット数)
63202A-150-200 2kW 16V/80V/150V 20A/100A/200A 0.18V/0.9V/1.8V 4U
63203A-150-300 3kW 16V/80V/150V 30A/150A/300A 0.18V/0.9V/1.8V 4U
63204A-150-400 4kW 16V/80V/150V 40A/200A/400A 0.18V/0.9V/1.8V 4U
63205A-150-500 5kW 16V/80V/150V 50A/250A/500A 0.18V/0.9V/1.8V 4U
63206A-150-600 6kW 16V/80V/150V 60A/300A/600A 0.18V/0.9V./1.8V 4U
63208A-150-800 8kW 16V/80V/150V 80A/400A/800A 0.18V/0.9V./1.8V 4U
63210A-150-1000 10kW 16V/80V/150V 100A/500A/1000A 0.18V/0.9V./1.8V 4U
63212A-150-1200 12kW 16V/80V/150V 120A/600A/1200A 0.18V/0.9V./1.8V 4U
63215A-150-1500 15kW 16V/80V/150V 150A/750A/1500A 0.18V/0.9V./1.8V 4U
63218A-150-1800 18kW 16V/80V/150V 180A/900A/1800A 0.18V/0.9V./1.8V 4U
63220A-150-2000 20kW 16V/80V/150V 200A/1000A/2000A 0.18V/0.9V./1.8V 4U
63224A-150-2000 24kW 16V/80V/150V 200A/1000A/2000A 0.18V/0.9V./1.8V 4U
63202A-600-140 2kW 80V/150V/600V 14A/70A/140A 1.4V/7V/14V 4U
63203A-600-210 3kW 80V/150V/600V 21A/105A/210A 1.4V/7V/14V 4U
63204A-600-280 4kW 80V/150V/600V 28A/140A/280A 1.4V/7V/14V 4U
63205A-600-350 5kW 80V/150V/600V 35A/175A/350A 1.4V/7V/14V 4U
63206A-600-420 6kW 80V/150V/600V 42A/210A/420A 1.4v/7V/14V 4U
63208A-600-560 8kW 80V/150V/600V 56A/280A/560A 1.4v/7V/14V 4U
63210A-600-700 10kW 80V/150V/600V 70A/350A/700A 1.4v/7V/14V 4U
63212A-600-840 12kW 80V/150V/600V 84A/420A/840A 1.4v/7V/14V 4U
63215A-600-1050 15kW 80V/150V/600V 105A/525A/1050A 1.4v/7V/14V 4U
63218A-600-1260 18kW 80V/150V/600V 126A/630A/1260A 1.4v/7V/14V 4U
63220A-600-1400 20kW 80V/150V/600V 140A/700A/1400A 1.4v/7V/14V 4U
63224A-600-1680 24kW 80V/150V/600V 168A/840A/1680A 1.4v/7V/14V 4U
63202A-1200-80 2kW 150V/600V/1200V 8A/40A/80A 2V/10V/20V 4U
63203A-1200-120 3kW 150V/600V/1200V 12A/60A/120A 2V/10V/20V 4U
63204A-1200-160 4kW 150V/600V/1200V 16A/80A/160A 2V/10V/20V 4U
63205A-1200-200 5kW 150V/600V/1200V 20A/100A/200A 2V/10V/20V 4U
63206A-1200-240 6kW 150V/600V/1200V 24A/120A/240A 2V/10V/20V 4U
63208A-1200-300 8kW 150V/600V/1200V 32A/160A/320A 2V/10V/20V 4U
63210A-1200-400 10kW 150V/600V/1200V 40A/200A/400A 2V/10V/20V 4U
63212A-1200-480 12kW 150V/600V/1200V 48A/240A/480A 2V/10V/20V 4U
63215A-1200-600 15kW 150V/600V/1200V 60A/300A/600A 2V/10V/20V 4U
63218A-1200-720 18kW 150V/600V/1200V 72A/360A/720A 2V/10V/20V 4U
63220A-1200-800 20kW 150V/600V/1200V 80A/400A/800A 2V/10V/20V 4U
63224A-1200-960 24kW 150V/600V/1200V 96A/480A/960A 2V/10V/20V 4U
