Chroma Ate Inc.(クロマ / 台湾)

プログラマブル直流電源 62000Pシリーズ

ユニークなワイドレンジを持つプログラマブル直流電源

62000Pシリーズはユニークなワイドレンジを持つプログラマブル直流電源です。一般的な同じ容量の電源と比較して出力できる電圧、電流の範囲が広いのが特徴です。通常なら複数台必要な電圧、電流範囲を1台でカバーできます。また、並列接続することで出力範囲を広げることが可能です。

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Mail:keisoku[at]toyo.co.jp

特長

  • ワイドレンジ出力
  • 幅広いラインナップ
    600W/1200W/2400W/5000W
    電圧:~600V
    電流:~120A
  • 100ステップシーケンスプログラム機能
  • 外部アナログコントロール機能
  • マスタースレーブ機能
  • USB, RS232C 標準装備
  • GPIB オプション

ワイドレンジ出力について

62000P シリーズはワイドレンジ出力機能を持ち、1台の電源で幅広いアプリケーションに使用可能です。例えば、62012P-80-60 (80V/60A/1.2kW) の場合、右の図のように従来型の電源に当てはめると80V/15A,60V/20A,40V/30A,28V/45A, 20V/60A の5種類の電源を1台でカバーします。これにより、お客様の設備投資削減に貢献します。

シーケンスプログラム機能について

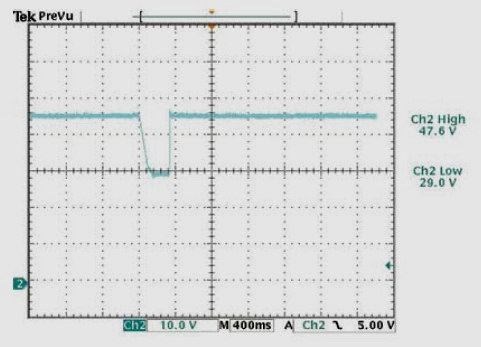

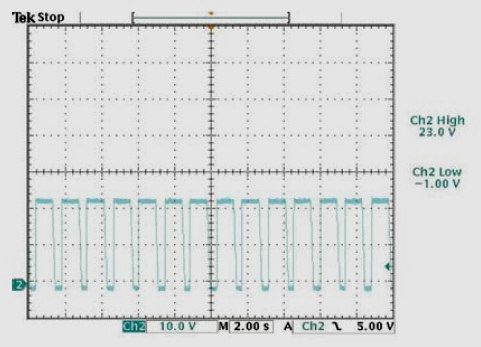

62000P シリーズは、100ステップまでのシーケンスプログラム機能を持っています。この機能は、ユーザーが任意に100ステップまで電圧或いは電流のレベルを設 定し、 自動で切り替える事が可能です。この機能を使用すれば、DC-DC コンバータの入力のサージ試験やサグ試験、バッテリーのパルス充電が簡単に行えます。

仕様

型番 62006P-100-
25型
62006P-300-
8型
62012P-40-
120型
62012P-80-
60型
62012P-100-
50型
電圧 100V 300V 40V 80V 100V
電流 25A 8A 120A 60A 50A
電力 600W 600W 1200W 1200W 1200W
測定機能
電圧測定レンジ 20V/100V 60V/300V 8V/40V 16V/80V 20V/100V
電圧測定確度 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S.
電流測定レンジ 5A/25A 1.6A/8A 24A/120A 12A/60A 10A/50A
電流測定確度 0.1%+0.2%F.S. 0.1%+0.1%F.S. 0.1%+0.1%F.S. 0.1%+0.1%F.S. 0.1%+0.1%F.S.
スルーレートレンジ 0.01V-10V/ms 0.001V-10V/ms 0.001V-5V/ms 0.001V-10V/ms 0.001V-10V/ms
入力電圧 95-250Vac 単相
動作保証温度範囲 0-40℃
外寸(HxWxD) 89x430x425mm
重量 12kg 12kg 12kg 13kg 12kg
型番 62012P-600-
8型
62024P-80-
60型
62024P-100-
50型
62050P-100-
100型
電圧 600V 80V 100V 100V
電流 8A 60A 50A 100A
電力 1200W 2400W 2400W 5000W
測定機能
電圧測定レンジ 120V/600V 120V/600V 20V/100V 20V/100V
電圧測定確度 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S.
電流測定レンジ 1.6A/8A 12A/60A 10A/50A 20A/100A
電流測定確度 0.1%+0.1%F.S. 0.1%+0.1%F.S. 0.1%+0.1%F.S. 0.1%+0.1%F.S.
スルーレートレンジ 00.00V-10V /ms 0.001V-10V/ms 0.001V-10V/ms 0.001V-10V/ms
入力電圧 95-250Vac 単相 190-250Vac 単相 190-250Vac 3相
動作保証温度範囲 0-40℃
外寸(HxWxD) 89x430x425mm 176x428x566mm
重量 12kg 13kg 13kg 28kg

オプション

62000P シリーズ オプション

A620004 GPIBインターフェース
A620009 ソフトパネル(外部制御用ソフトウェア)
A620023 Ethernet/LXIインターフェース

ラインアップ

62000P シリーズ

型番 容量 電圧範囲 電流範囲
62006P-30-80 600W 0-30V 0-80A
62006P-100-25 600W 0-100V 0-25A
62006P-300-8 600W 0-300V 0-8V
62012P-40-120 1200W 0-40V 0-120A
62012P-80-60 1200W 0-80V 0-60A
62012P-100-50 1200W 0-100V 0-50A
62012P-600-8 1200W 0-600V 0-8A
62024P-40-120 2400W 0-40VV 0-120A
62024P-80-60 2400W 0-80V 0-60A
62024P-100-50 2400W 0-100 0-50A
62024P-600-8 2400W 0-600V 0-8A
62024P-100-100 5000W0 0-100V 0-100A

ダウンロード

62000Pシリーズ 和文カタログ

ダウンロード

62000Pシリーズ 和文データシート

ダウンロード

英文マニュアル、制御ソフトなど(メーカーサイト)

http://www.chroma.co.jp/product/62000P_series_Programmable_DC_Power_Supply.htm

和文マニュアル

psst@toyo.co.jp へお問い合わせください

アクセサリ

62000Pシリーズ アクセサリ

A620006 2Uモデル用ラックマウントキット
A620015 4Uモデル用ラックマウントキット
