5403AC型 0.9T AC磁場 電磁石
5403AC型 0.9T AC磁場 電磁石は、0.9Tの強磁場を AC1Hzで発生することが出来ます。AC磁場用に磁極とヨークがラミネート化されています。矩形波磁場など早い立ち上がり、立ち下がりが必要なアプリケーションにも最適です。
(株)東陽テクニカ 理化学計測部
phone03-3245-1103
e-mail：magne[at]toyo.co.jp
特長
- AC磁場対応
- 磁場強度0.9T（磁極間距離32mm時、DC＆1Hz sin波）
- 空冷、水冷の両方に対応
- コンパクト
- 磁極の軸方向に光学アクセス用の穴をあけることが可能（オプション）
- キャスター付き架台（ローリングベース）、回転架台（ローテイティングベース） オプション
仕様
5403AC型 電磁石本体 仕様
| 磁極の直径 | 76mm |
|---|---|
| 標準磁極直径 | 10, 30, & 60mm ※発注時にご選択下さい |
| 磁極間距離 | 0～60mm |
| コイルスペース | 60mm |
| 寸法 （WxDxH） | 556 × 281 × 359 mm |
| 重量 | 135kg |
コイル（直列接続）
| 抵抗（20℃） | 0.59Ω |
|---|---|
| 最大抵抗 | 0.55Ω |
| 最大連続電力（空冷） | 20A、20V、0.20kW |
| 最大ピーク電力（空冷） | 40A、20V、0.80kW 4min ピーク出力 On、12min Off |
| 最大連続電力（水冷） | 50A、25V、1.25kW |
| 最大ピーク電力（水冷） | 70A、33V、2.5kW 10min ピーク出力 On、20min Off |
| 水冷（18℃ nominal） 15～25℃許容 non-condensing |
2L/min、100kPa |
| 自己インダクタンス | 約220mH |
インターロック
| 過熱温度 | Elmwood製3450Gサーモスタットが、個々のコイルの冷却板に取り付けられ直列に配線されています。 50℃以下ではクローズ状態になっています。 |
|---|
性能

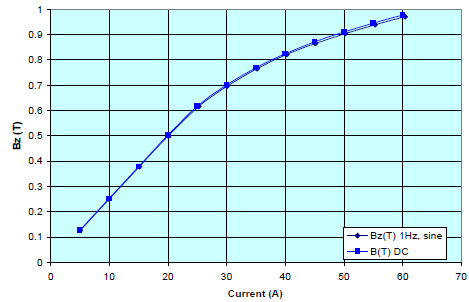

磁場強度と励起電流のプロット図
（磁極間距離32mm、X=0、Y=0、Z=0）
寸法図
