5205型 高温100℃対応 プロジェクション小型軽量 電磁石
5205型は、ステージ上面の垂直方向に均一な磁場を発生させることができる小型のプロジェクション電磁石です。100℃の高温環境でも使用できるため、デバイスの高温での磁気特性試験に最適です。また、本電磁石は軽量1.3kgで任意方向に取り付けることができます。
(株)東陽テクニカ 理化学計測部
phone03-3245-1103
e-mail：magne[at]toyo.co.jp
特長
- 小型、オープンな磁場環境
- 高温100℃まで対応
- 25mTの 垂直均一磁場を発生(±5％)
- 軽量1.3kg、任意方向に取付け可能
5205型 電磁石は、磁石表面上に均一な垂直磁場を発生させることが出来る小型プロジェクション電磁石です。磁場を印加する領域（サンプル設置領域）がオープンな環境となるため、サンプルへのプロービングや光導入など自由にアクセスできる必要があるアプリケーションに最適です。
5205型は、高温100℃まで動作するように設計されています。また 軽量:1.3kgで 任意の方向に設置することができます。ウエハテストなどの被試験デバイスの性能試験を、恒温槽を用いた高温環境下でも行うことが可能です。
仕様
電磁石サイズ
| 電磁石サイズ | 92（W）mm x 92（D）mm x 32.6（H）mm |
|---|---|
| 磁極面直径 | 65mm |
| 電磁石の重量 | 1.3kg |
コイル
| コイル抵抗（20℃） | 0.924Ω |
|---|---|
| コイル抵抗（100℃） | 1.210Ω |
| 最大ピーク電流（dc） | 5.4A |
| 最大ピーク電流（sinusoid） | 7.6A |
| 最大ピーク電流（triangle） | 9.4A |
| 最大 Time Averaged Power | 35W |
| インダクタンス | 16mH |
| ランプレート(0-25mT) | 2ms |
| 最大周波（サイン波、5mT） | 20Hz typ |
| 過熱温度インターロック | 100℃ |
磁極面
| 磁極種類 | 磁極からの高さ | 電流 | Bz | 均一性Bz Ø10mm | 均一性 Br/BzØ10mm |
|---|---|---|---|---|---|
| スタンダード | 13mm | 5.4 A | 25.3 mT | 0.7% | 28.5% |
| Low Br | 5mm | 20A | 100 mT | 1.0% | 2.5% |
| No Br | 5mm | 20A | 97 mT | 1.8% | 0.1% |
電磁石電源
| 推奨電磁石電源 | KEPCO社製 バイポーラ型 BOP36-6ML（36V、6A） ⇒ 製品ページ |
|---|
寸法
磁場特性

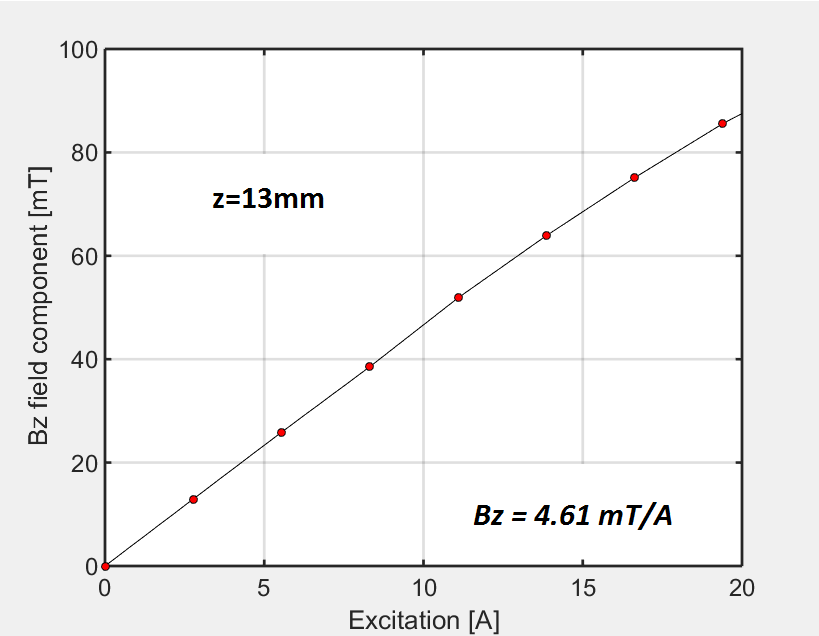

Bz磁場の励起曲線（スタンダード磁極表面から13mmの高さ位置）

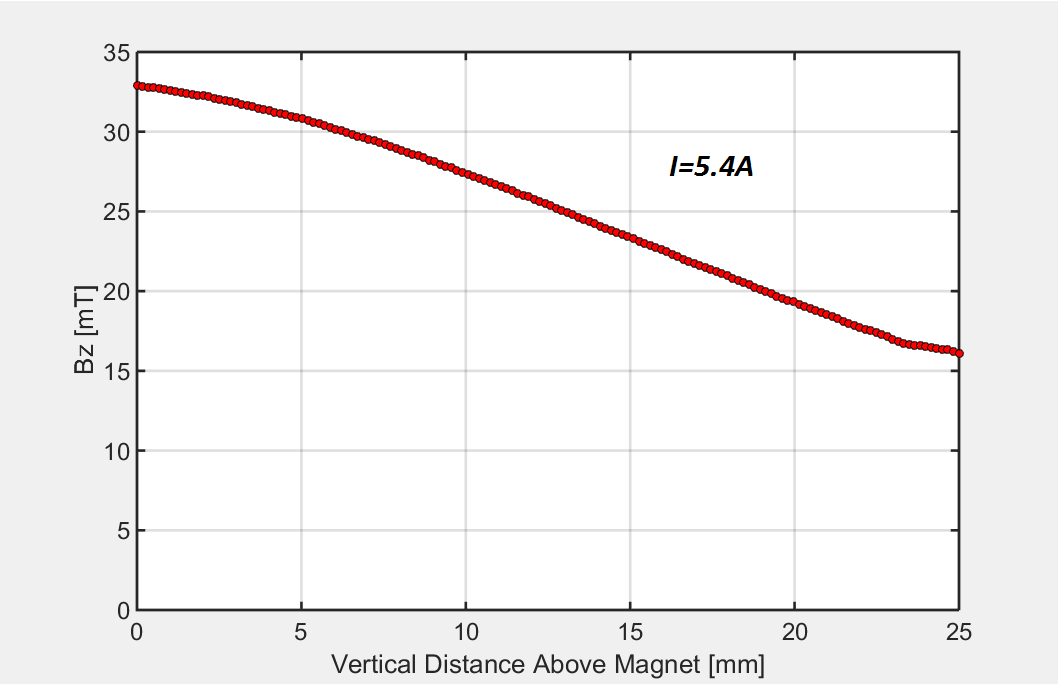

Bz磁場の強度とPole表面からの高さの関係（スタンダード磁極使用時）
Bz、Brの磁場分布（スタンダード磁極表面から13mmの高さ位置）
Bz、Brの磁場分布（Low Br磁極表面から13mmの高さ位置）
Bz、Brの磁場分布（No Br磁極表面から13mmの高さ位置）
