GMW Associates（ジーエムダブリュ / USA）
3470HFAC型 25kHz高周波 電磁石
3470HFAC型は、最大周波数25kHzの正弦波磁場を印加できる高周波電磁石です。磁場強度は、最大70mT（磁極間距離:35mm時）が可能です。
(株)東陽テクニカ 理化学計測部
phone03-3245-1103
e-mail：magne[at]toyo.co.jp
特長
- 正弦波周波数：最大25kHz
- 磁場強度：70mT（磁極間距離：35mm時）
3470HFAC型は、最大周波数25kHzの高周波磁場を印加できる電磁石です。磁場強度は、最大70mT（磁極間距離:35mm時）が可能です。
加速器/ビームライン など、高周波磁場を必要とするアプリケーションに最適です。
駆動用の 電源/アンプと合わせて提供可能です。
仕様
3470-HFAC型 仕様
| 磁場 | |
|---|---|
| ピーク磁場（Bz） | 70mT |
| 磁極間距離 | 35mm |
| 磁極面の直径 | 46mm |
| 均一性（3mm×φ20mm） | 7% |
| 最大周波数（正弦波） | 25kHz |
| ピーク駆動電流 | 100A |
| ピーク駆動電圧 | 680V |
| 7548 駆動アンプ | |
| ピーク電流 | 100A |
| ピーク電圧 | 170V |
| ピーク連続電力（RMS） | 3.3kW |
| 周波数レンジ | 0～100kHz |
| 単コイル （2つのコイルを直列 又は並列に接続するかは電源の構成によります） |
|
| 導体の種類 | Litz 48-6-36 |
| 導体の断面 横幅×厚み | 12.2×0.71mm |
| コイルの巻き数 | 14 |
| コイルのDC抵抗（20℃） | 4.05mΩ |
| コイルのDC抵抗（60℃） | 4.43mΩ |
| インダクタンス | 64.8μH |
| 消費電力＆熱特性（単コイル、20kHz） | |
| コイルの消費電力 | 12.2W |
| 完全なヨークの電力損失（ヒステリシス） | 83.2W |
| 機械特性 | |
| 寸法 ⊿x, ⊿y, ⊿ｚ | 125, 178, 212 mm |
| 重量 | 36.4kg |
磁場均一性
y軸方向のピークBz磁場 （最大励起電流駆動時）

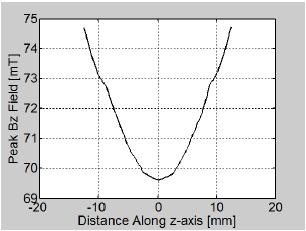

z軸方向のピークBz磁場 （最大励起電流駆動時）
ピーク磁場と周波数の関係
1～4台のアンプを使用した場合のピーク磁場（磁極間距離35mm）と周波数の関係図
2つのコイルは直列に接続されている。また、アンプは直列に接続にしている。点線は70mT（50mTrms）を示す。
1～4台のアンプを使用した場合のピーク磁場（磁極間距離35mm）と周波数の関係図
2つのコイルはそれぞれ励起されている。また、アンプは直列に接続にしている。点線は70mT（50mTrms）を示す。
