電気化学測定装置ピックアップ製品のご案内です。
一部製品につきましてはお得なキャンペーン価格を適用しておりますので
この機会をぜひお見逃しなく!

LINEUP



ピックアップ製品☝




バイオロジックロゴ

    Bio-Logic社 ポテンショ / ガルバノスタット SP-50
    Bio-Logic社 高性能電気化学測定システム SP-300



多様なニーズに対応可能な高性能ポテンショ/ガルバノスタット!



SP-50
  ■豊富な電気化学測定テクニックを用意
  ■5 端子測定機能を標準搭載
  ■優れたコストパフォーマンス
  ■業界最高クラスの周波数範囲:10μHz~7MHz(SP-300)
  ■多彩なオプションによる仕様拡張(SP-300)




装置仕様

SP-50 SP-300
スロット数 1 2
セル接続端子数 2,3,4,5 端子
電圧 / 電流範囲
±10V / ±800mA
±10V / ±500mA
電流測定レンジ 10 μA ~ 1A(6レンジ),
Autoレンジ
10nA ~ 1A(9レンジ),
Autoレンジ
※10nA、100nAレンジはゲイン
電圧 / 電流測定分解能 最小75μV / 760pA レンジの0.0033%
周波数範囲 - 10μHz ~ 7MHz(基本確度0.3%、0.3°
対応テクニック サイクリックボルタンメトリ、LSV、
DPV、SWV、各種充放電・腐食試験など
サイクリックボルタンメトリ、LSV、
DPV、SWV、各種充放電・腐食試験、
インピーダンス測定など



バイオロジックロゴ

    Bio-Logic社 電気化学測定機能搭載
    モジュール式充放電システム BCSシリーズ



サイクリックボルタンメトリやインピーダンス測定などの
電気化学測定機能を搭載した充放電システム!



BCS-8XX

  ■CC、CC-CV、PITT、GITTなどの各種充放電試験に対応
  ■サイクリックボルタンメトリ、インピーダンス測定(オプション)に対応
  ■モジュール式で最大128chまで構築可能、増設も簡単
  ■18bit分解能により高確度測定が可能
  ■データストレージを本体に内蔵、PC、ハングアップに対応
  ■ホットスワップ可能 / オンサイトキャリブレーションに対応




サイクリックボルタンメトリ・電気化学インピーダンス測定可能


■オプションで電気化学インピーダンス測定(10mHz ~ 10kHz)にも対応可能

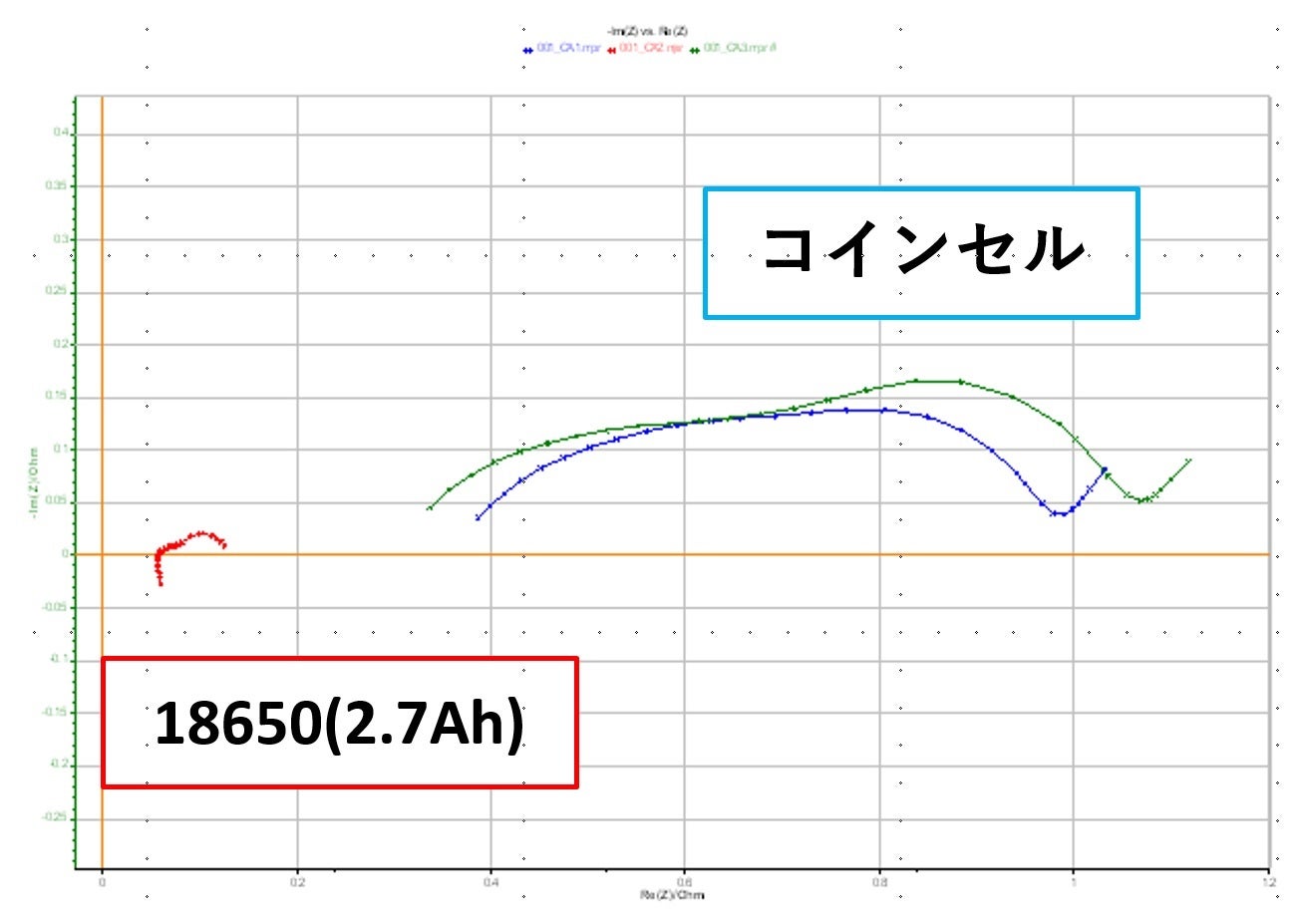

     サイクリックボルタンメトリの測定図             電気化学インピーダンスの測定例
        サンプル :18650(2.7Ah)              サンプル :赤-18650(2.7Ah)
     スキャンレート :10μV / sec                      :青-コインセル
                                   交流電圧 :10mV
                                    周波数 :10mHz ~ 10kHz

装置仕様

BCS-805 BCS-810 BCS-805/z BCS-810/z
チャンネル数 8ch 8ch
セル接続端子数 2,3,4 端子
電圧 / 電流範囲 0V ~ ±10V / ±150mA 0V ~ ±10V / ±1.5A 0V ~ ±10V / ±150mA 0V ~ ±10V / ±1.5A
電流測定レンジ 10μA ~ 100mA
(5レンジ)
Autoレンジ
100μA ~ 1A
(5レンジ)
Autoレンジ
10μA ~ 100mA
(5レンジ)
Autoレンジ
100μA ~ 1A
(5レンジ)
Autoレンジ
電圧測定確度 0.3mV ±値の0.01%以内
電流測定確度 レンジの0.015% ±値の0.05%以内(10μA ~ 100mAレンジ)
レンジの0.015% ±値の0.1%以内(1Aレンジ)
対応テクニック 各種充放電試験、
サイクリックボルタンメトリ、LSV、
Run Externalなど
各種充放電試験、
サイクリックボルタンメトリ、LSV、
インピーダンス測定、Run Externalなど

スクリブナロゴ


  Scribner社 高性能充放電システム 580型

  Scribner社 高性能充放電システム 585型


次世代電池の研究における最新ニーズを実装した
高性能かつ多機能な充放電システム!



585   ■6桁ワイド電流レンジによる高確度な充放電試験
  ■1chあたり2箇所の同時電圧測定
  ■1chあたり温度1点+電圧2点を追加で測定(オプション)
  ■並列接続により最大±20Aの試験が可能(585型)
  ■恒温槽との連動制御が可能(オプション)


装置仕様

580-NOHFR 585-NOHFR
チャンネル数 8ch 8ch
セル接続端子数 2,3,4,5 端子 2,3,4,6 端子
電圧 / 電流範囲
-2V ~ +10V / ± 1A
-4V ~ +6V / ± 5A
(ch並列接続により最大±20A)
電流測定レンジ 10 μA ~ 1A(6レンジ),
Autoレンジ
50 μA ~ 5A(6レンジ),
Autoレンジ
電圧測定確度 レンジの0.05%以内 レンジの0.05%以内
電流測定確度 レンジの0.1%以内 レンジの0.2%以内
対応テクニック 定電流(CC),定電圧(CV),定電流 - 定電圧(CC-CV),定電力(CP),
抵抗測定(HFRオプション),Run External


バイオロジックロゴ

    Bio-Logic社 走査型電気化学顕微鏡 SECM-150



SECMテクニックのみに特化したローコストタイプモデル

SECM-150
  ■軽量・コンパクトでグローブボックス内でも使用可能
  ※ H90 × W235 × D180mmのコントローラと、H190 × W225 × D230mmのステージによって構成
  ■測定分解能0.5μm、スキャン分解能10nm
  ■20points / secの高速測定




装置仕様

XYZステージ
スキャンレンジ 200μm(X,Y)、100μm(Z)
ステップサイズ 50nm
最大スキャンスピード 200μm / 秒
最大サンプリングレート 20point / 秒
PU51 ポテンショスタット
測定電流レンジ 100pA ~ 1mA
測定確度 0.5%(2% : 100pAレンジ)
測定分解能 16bit(7.8fA : 100pAレンジ)
印加電圧 ±2.048V
印加・測定電圧確度 レンジの0.5%
入力インピーダンス 100GΩ // 5pF
暗電流 <10pA
サンプリングレート 1mHz ~ 10kHz
総重量 8kg
PCとの接続 USB


東陽ロゴ

    東陽テクニカ社 3Dインピーダンス解析ソフトウェア Z-3D



経時変化するサンプルのインピーダンス解析を可能に!

Z-3D
■測定系が変化してもインピーダンス解析が可能
■各時間・SOCにおける瞬間のインピーダンスデータを
 ZView交流解析ソフトウェアにエクスポート可能
■解析対象例
 充電・放電しながらのin-situインピーダンス解析
 経時変化しやすいサンプルの腐食モニタリング





測定概要



価格

Z-3D
定価(税別) \1,000,000.-
※ 電気化学測定システムと同時購入で\500,000.-


お問い合わせ先

株式会社東陽テクニカ 理化学計測部 電気化学グループ
担当:内田、立石
TEL : 03-3245-1103(直通)
Email : keisoku@toyo.co.jp
