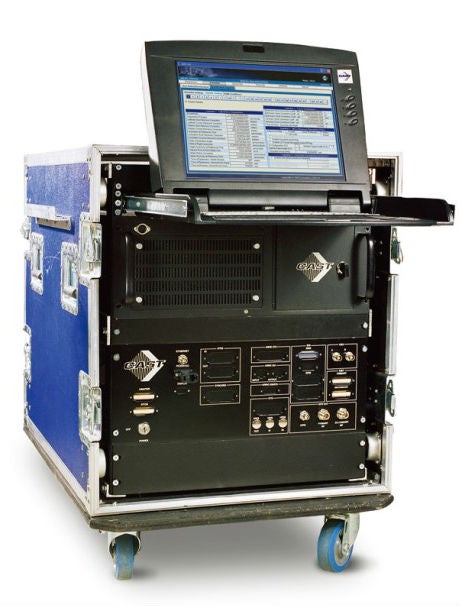

2周波数GPSシミュレータ「CAST-2000」

CAST Navigation, LLC
2周波数GPSシミュレータ「CAST-2000」
0

2周波数
GPSシミュレータ

CAST-2000 GPSシミュレータは、ほとんどすべてのアプリケーションでのナビゲーションシステムの開発および検証/動作確認を支援します。

特長

  • L1とL2に 12chの C/A およびPコード SV
  • 完全なコンスタレーションの編集
  • ポスト分析
  • 移動経路の外部入力
  • 外部のエフェメリスとアルマナックの読み込み
  • 電離圏および対流圏のモデリング
  • ホストの輸送機のパラメータが選択可能
  • 編集可能な航法メッセージ
  • モデル選択
  • 時系列の衛星イベント
  • アンテナパターンのモデリング
  • 6-DOF(6自由度)運動生成機能
  • ウェイポイントのナビゲーション
  • DGPSの修正
  • 衛星のRAIMイベント
  • マルチパスのモデリング
  • なりすましのシミュレーション
  • 衛星クロックの誤差
CAST-2000 GPSシミュレータは、ほとんどすべてのアプリケーションでのナビゲーションシステムの開発および検証/動作確認を支援します。新しいグラフィカルユーザインターフェイスとプログラム可能なGPS RF信号生成技術で、CAST 2000は次世代のナビゲーション技術を完全にサポートしています。

シミュレータは、広範囲にわたるGPSアプリケーション向けに、ラボ環境でテストを繰り返し実施できる合成GPS RF信号を生成します。CAST-2000は、完全にプログラム可能なリアルタイムでシミュレータソフトウェアが制御する2周波数GPS RF信号生成技術を搭載しています。

システムは、定義された32のPRNコードから選択された12個の衛星を含むGPSの完全なコンスタレーションを生成できます。12個を超える衛星をサポートしたい場合、システムは24個の衛星をサポートするようにアップグレードできます。

ユーザはさまざまなタイプの輸送機から選択し、陸上、水上、航空、および宇宙ベースの輸送機のダイナミックな動きをシミュレートできます。また、飛行プロファイル全体を定義するか、現場で収集した6自由度の移動プロファイルデータを使用することで、軌道を生成できます。

CAST-2000のパフォーマンス評価モジュールでは、ナビゲーションシステムから受信した未処理の測定値およびフィルタ処理したデータを実際の輸送機の位置と比較し、完璧なテスト分析を行います。

システム仕様

出力周波数

GPS L1 1575.42 MHz
GPS L2 1227.60 MHz
GPS L5 L5 1176.45 MHz


最大ダイナミクス

速度 > 60,000 m/s
加速度 ± 150,000 m/s²
ジャーク ± 150,000 m/s³


信号レベル

GPS L1 C/A コード -160 dBW
GPS L1 P コード -163 dBW
GPS L2 P コード -166 dBW


信号レベルの制御

レンジ ± 30 dB
分解能 0.1 dB


L1/L2 の遅延差

レンジ ± 0.3 m
分解能 < 1 mm


信号精度

擬似距離 1 mm
擬似距離レート 1 mm/s
デルタ擬似距離 1 mm
チャネル間のバイアス < 1 mm
制御されていないバイアス < 1 mm
バイアスの再現度(初期) < 1 mm
バイアスの安定度(運転時) < 1 mm


信号品質

スプリアス < -45 dBc
ハーモニクス < -50 dBc
基準発振器 100 MHz OCXO
周波数安定度 3 x 10⁻⁸/日

システム構成

生成する GPS衛星 12~16
L1とL2
寸法(高さ x 幅 x 奥行き) 31” x 24” x 32”
重量(概算) 250 ポンド(114kg)
必要電力 100/240 VAC
50/60 Hz、600 W
オペレーティングシステム Windows、Lynx
 2周波数GPSシミュレータ「CAST-2000」



システムオプション

  • 最大8台の干渉波生成器
  • 精密誘導兵器のテスト
  • 追加のGPS SV
  • 外部精密発振器
  • 6-DOF(6自由度)リアルタイムインターフェイス
  • Yコード
  • SAASM
  • GPS OFPの読み込み
  • 地形掩蔽(TOP)
  • 3-D高度可視化搭載遮蔽TOP
  • Mコード
  • SBASシミュレーション
  • L2C
  • L5

システムアップグレード

  • CAST-3000(EGIインテグレーション)
  • CAST-4000(慣性モデリング)
  • CAST-5000(CRPAシステムテスト)
