5G 時刻同期ソリューション「OSA 5422/OSA5412」

ADVA logo
OSCILLOQUARTZ logo

QZSSを含むGNSSマルチバンド受信レシーバ,10GbE標準搭載のPRTC-B, ePRTC対応OSA5422がリリース

  • テレコムプロファイル(G.8275.1/.2, G.85265.1)
  • グランドマスター(GM)
  • バンダリ・クロック(BC)
  • トランスペアレント・クロック(TC)
  • 10G/1Gインターフェース 8ポート標準搭載、拡張2スロット
  • MultiBand-GNSS
    • GPS L1C/A L2C
    • GLONASS L1OF L2OF
    • GALILEO E1B/C E5b
    • BEIDOU B1I B2I
    • QZSS L1C/A L2C
    • SBAS L1C/A: WAAS, EGNOS, MSAS, GAGAN
カタログ

特長

  • 8ポート1G/10G SFP+
  • 2ポート100/1GbaseT (一つはPoE)
  • 2ポートBITS I/Oと最大32アウトプット (2ポートのBITS LC付)
  • マルチGNSS受信レシーバ(GPS, GLONASS, Beidou, ,Galileo, SBAS,QZSS)
  • 2つの拡張スロット (HQ++/Rbに対応)
  • 選択できる4つのオシレータ:Rubidium , DOCXO+ (HQ++) ,高精度 OCXO (HQ+) そしてOCXO (Qz)
  • キャリアグレードのマネジメント- GUI , SNMP, CLIサポート

  • 拡張ラインカード:4ポートGE/16ポートBITS/16ポートPPS/16ポートCLK/16ポートPPS+TOD/IRIG/LPN
  • AC/DC 電源ホットスワップユニット
  • PTP とSync-Eのインプット(GNSSのバックアップ)
  • 最大1024 IPユニキャストクライアント @ 128 pps
  • PTPとNTP、および物理層のタイミング同期を同時にサポート
    • 構成可能なPTPプロファイル
      • ITU-T G.8265.1,8275.1/2プロファイル
      • L2/L3標準プロファイル
      • テレコムプロファイル – 2008
      • エンタープライズプロファイル (ハイブリッドプロファイル)
      • 電力プロファイル
  • OLEDオプションディスプレイ
  • 5G対応
    • PRTC-B対応マルチバンド GNSSレシーバオプション
    • ePRTCオプション
    • Type C/D BC

アプリケーション

  • 3G/4G-LTE/LTE-A/5G-NR & Small Cells
  • モバイルバックホール
  • 分散CCAP (DOCSIS 3.1/4.0)同期
  • パッシブ光ネットワークへのタイミング供給
  • 電力設備、パワーグリッド
  • 金融、データセンター、エンタープライズ
  • レガシーSONET/SDH同期網
  • CES – pseudo wireとサーキットエミュレーション

3G/4G/5G,DOCSIS 3.1,XPON,Smart Grid,Enterprise,CES,SONET/SDH

OSA 5422/OSA5412 Supporting Multiple Applications

インターフェース

OSA 5422 インターフェース

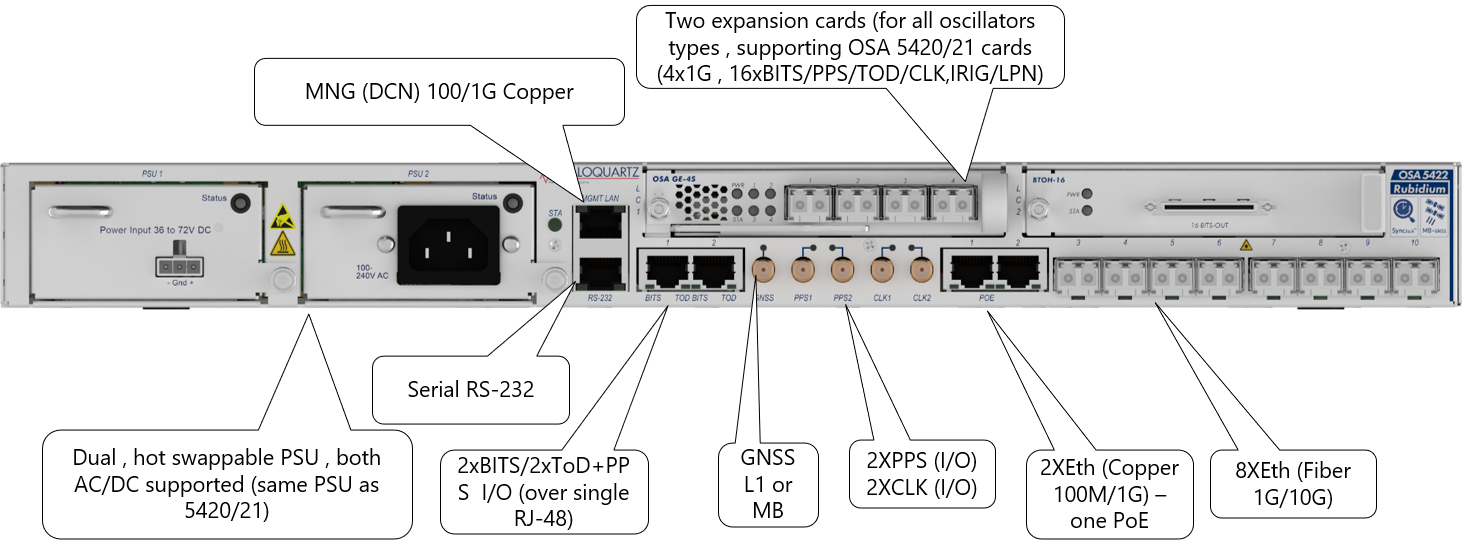

OSA 5422 Front Panel Interfaces
  PSU 4X1G LC 16XBITS LC 15xPPS/CLK/ToD LC IRIG LC LPN LC
OSA 5422 1-2 0-1 0-2 0-2 0-2 0-2

OSA 5412 インターフェース

OSA 5421 Front Panel Interfaces

インターフェース オプション

OSA 5422 expansion cards options

  • 16 x BITS E1/T1
    • 16 x BITS outputs using RJ-48/BNC patch panel ; T1 balance (100Ω), E1 balanced (120Ω), E1 unbalanced (75Ω), 2.048MHz
    • E1/2.048MHz Configured in group of 8
  • 16 x 1PPS unbalanced (50Ω) or 16 x CLK (10Mhz,50Ω)
    • 16 x 1PPS unbalanced (50Ω), 16 x CLK (10Mhz,50Ω)
  • 16 x 1PPS + ToD
    • 16 x 1PPS + ToD over RJ-45
  • 4 x 1G Fiber Ethernet ports (one card on slot #1)
    • Support Sync-E /PTP/NTP
  • IRIG Time Code
    • Up to 2 x line cards (5420)
    • 10 x IRIG outputs (AM and DCLS) , 1 x IRIG input
  • Low phase noise – 4x10MHZ LPN outputs

OSA 5420 & OSA 5421 expansion cards

  • Patch panels are connected to the OSA 542X line cards using HD cable
  • Each unit include two exchangeable panels each with 16 outputs
  • Each of the groups can connected to:
    • 16 x BITS over BNC (ASYMM)
    • 16 x BITS over RJ-48 (SYMM)
    • 16 x CLK over BNC
    • 16 x PPS over BNC
    • 16 x PPS+ToD over RJ-45
