GNSSアンテナ一体型PoE対応PTPタイムサーバ「OSA 5405」

ADVA logo
OSCILLOQUARTZ logo

既設ネットワークおよびモバイル基地局に導入が容易なクロック同期製品

GNSSデュアルアンテナ、レシーバー、PTP Grand Masterの一体型製品です。

カタログ

特長

屋外防水外壁/屋根/ポール/ウィンドウに設置

  • 頑丈でコンパクトなポール/ウインドウマウントGNSSアンテナハウジング
  • OSA 5405-I: 105mm x 105mm x 25mm
  • OSA 5405-O: 107mm x 142mm x 32mm
  • 屋外防水IP-65保護(OSA 5405-O)
  • 1台でメタルとファイバーの接続に対応
  • 2x GNSS(GPS/GLONASS/BEIDOU/SBAS/GALILEO)レシーバー, アンテナを実装。

マルチパス対策のための機能

  • シングルサテライトモード
  • エレベーションマスク、SNRマスクを使用したサテライトスクリーニング

時刻同期仕様

  • Sync-E インプット/アウトプット, バックアップ用のPTPインプット(APTS)
  • PTP Grandmaster and PRTC – 最大64リモートスレーブ@128pps

運用監視

  • CLI/SSH/GUI, Logs/syslog/RADIUS/TACACS+/SNMPV2&V3
  • インバンド監視, IPv4/IPv6
  • FSPネットワークマネージメントシステムによるアラームモニタリング(SNMP トラップ)

Low touch provisioning - プラグ&プレイ

  • TR-069 & DNS サーバーによる装置検出、設定反映

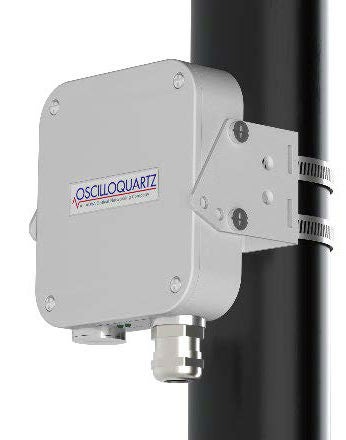

OSA 5405 Outdoor
OSA 5405 Indoor

主な機能

OSA 5405 Indoor & Outdoor

PTP grandmaster and GNSS receiver for indoor and outdoor applications

  • Dual GNSS Receiver
  • PTP GM, BC, SL
  • Stratum 3E oscillator

OSA 5405 Indoor

OSA 5405 Outdoor

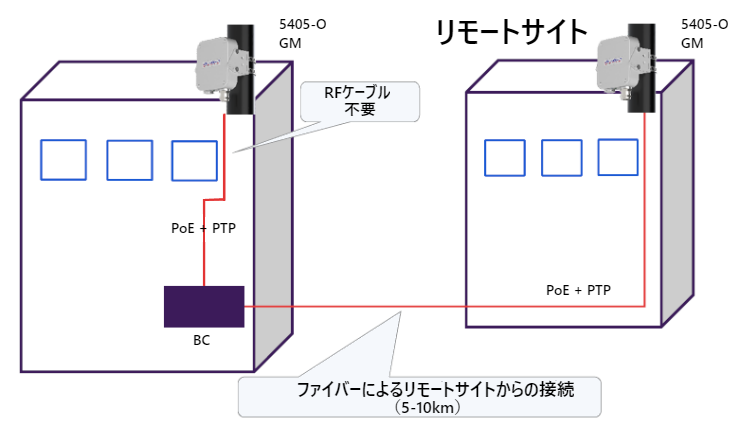

アプリケーション

  • 従来のGNSSアンテナ-GM接続での懸念点であった遅延の補正が、GMBCでの接続となるため容易に行う事が可能です。
  • 地理的な冗長を考慮したGM冗長構成を組むことが可能です。

動画

インターフェイス

OS

OS インターフェイス

OSA 5405 Outdoor

OSA 5405 Outdoor インターフェイス
