Dedicated NetFlow Collector(DNC)
xFlow収集・解析専用アプライアンス

DNCはPASと併用する事で、SNMPでは取得できないL3/L4レベルのトラフィックを可視化し、MIB情報からは分からない「いつ・誰が・何を」を把握することで不適切なアプリケーション/ユーザによるパフォーマンス影響を見極めることができます。トラブルシュートへの利用はもちろんのことサーバやネットワーク、回線契約の見直し指標などのキャパシティ・プラニングにも活用いただけます。

PASによる監視メトリクスの異常検知と、xFlow情報による流量のを関連付け

PASによる、監視メトリクス監視の異常確認
PASにてSNMP等の情報からパフォーマンスの異常を確認できた場合、その時間帯における関連機器周りのトラフィック流量をxFlow情報から簡単に関連づける事が可能です。

DNCによるxFlow解析
DNCではxFlow情報を収集する事によって、様々な角度から流量に関する情報を表示することができます。PASとDNCを併用する事により、監視デバイスのパフォーマンスの低下と、トラフィック量の相関関係を解析する事が可能になります。

表示できる項目一覧

  • Top Clients with Applications
  • Top Clients with Client Applications
  • Top Flows
  • Top Flows and Direction
  • Top Flows with Next Hop
  • Top Flows with Next Hop and Direction
  • Top Next Hops with Applications
  • Top Next Hops with Client Applications
  • Top Talkers with Protocol and Applications
  • Top Talkers with Protocol and Client Applications
  • Top Clients
  • Top Clients with Next Hop
  • Top Conversations
  • Top Conversations and Direction
  • Top Conversations with Next Hop
  • Top Conversations with Next Hop and Direction
  • Top Next Hops
  • Top Talkers
  • Top Talkers with Applications
  • Top Talkers with Next Hop
  • Top Destination AS
  • Top Destination Mask
  • Top ource AS
  • Top Source Mask
  • Top Talkers AS
  • Top Applications
  • Top Applications(Bi-directional)
  • Top Client Applications
  • Top Protocols
  • Top Applications with Next Hop and ToS
  • Top Applications with ToS
  • Top Client Applications with ToS
  • Top Conversations with Applications and ToS
  • Top Flows with Next Hop and Tos
  • Top Flows with Next Hop and Tos and Direction
  • Top Flows with Tos
  • Top Flows with Tos and Direction
  • Top Source Applications with ToS
  • Top Talkers with Application and ToS
  • Top Talkers with Client Application and ToS
  • Top Types of Service

※PASでもDNCと同じフロー情報を表示する事が可能です。

データの保存期間

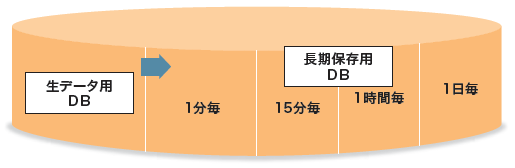

xFlowの生データは専用のDBに保存されます。この際、GZipもしくはBZip2により圧縮して保存することが可能です。また、生データの保存と並行して長期保存用DBに15分、1時間、1日毎のデータと任意のインターバルのデータを保存することができます。長期保存用DBに保存されるデータは各インターバル毎の平均値のみが保存され、IP情報に関しては各インターバル内のトップ1000までのデータを残すことができます。保存されたデータはCSVにてエクスポートが可能ですが、GUI上で表示させる場合はTOP200までの表示が可能です。

データの保存によって消費されるHDDの容量は、監視対象となるインターフェース数、作成するレポートテンプレート数、収集するフローレート等によって異なります。ご希望の保存日数に適したモデルを選定する際には弊社までお問合せ下さい。

対応しているxFlow一覧(2016年2月時点)

NetFlow v5/v9, Flexible NetFlow, Cisco NAM,Cisco Medianet, NBAR/NBAR2, IPFIX, sFlow,NetSteam, Junipar J-Flow
※ディスクの消費量は、テンプレートの数、インターフェース数、xFlowの取得レート等によって異なります。サイジングについては、都度ご相談下さい。
